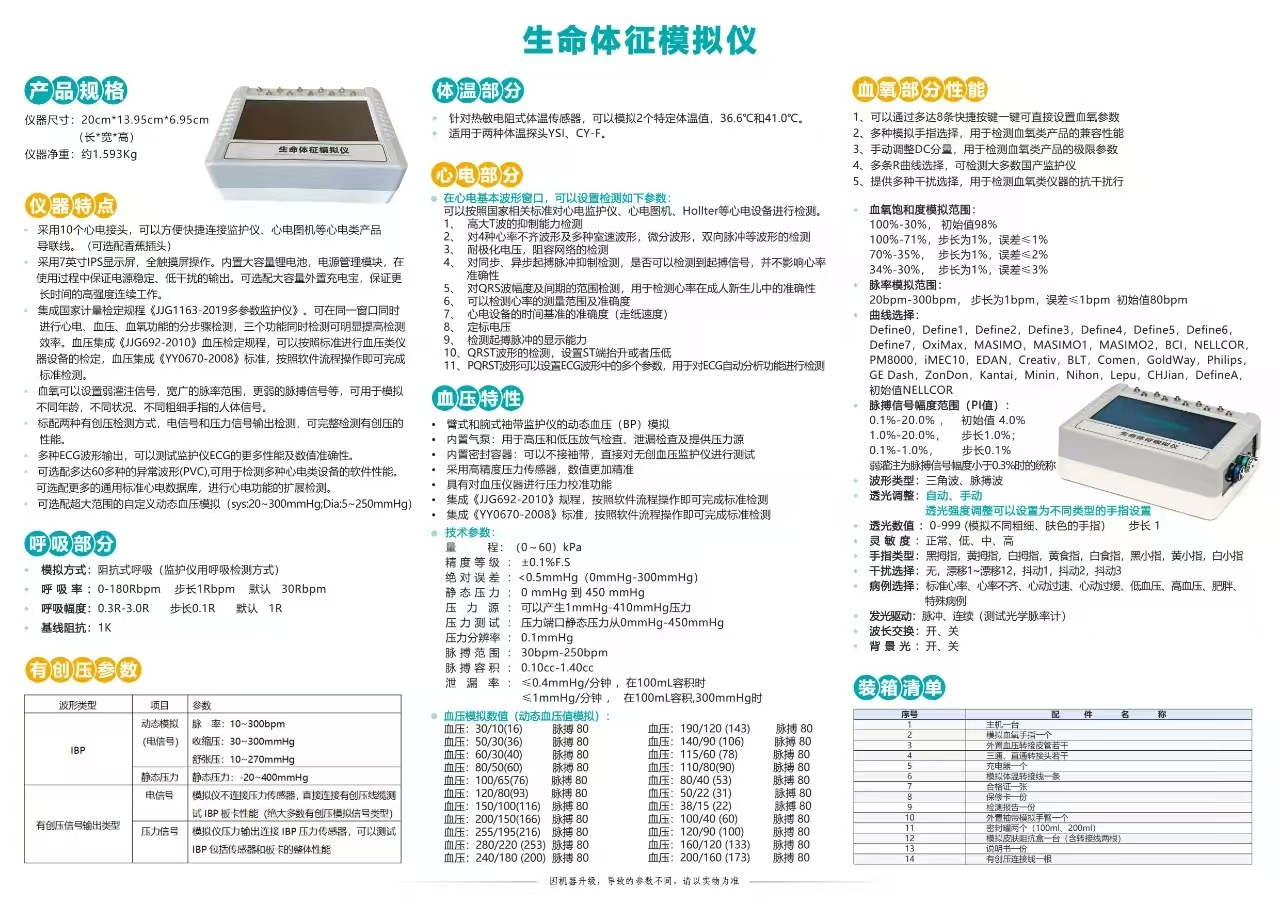

生命体征模拟仪（H2-5000E型）

锂电池供电，体积小重量轻

满足检定规程对标准器的要求。可产生心电模拟信号、无创血压模拟信号和血氧饱和度模拟信号

H2-5000E型生命体征模拟仪：

H2-5000E无创血压模拟仪是由徐州铭昇电子科技有限公司根据市场需求，将公司内的多款检测设备进行功能整合，历经一年的时间，开发完成的一款多

功能、多参数检测仪器。

可模拟人体生命体征的多个生理参数，包含了心电、心率、呼吸、体温，无创血压、脉搏，血氧饱和度、脉率等，可应用于模拟检测多款医疗仪器。

可检测以下标准要求的内容，按照仪器内置软件操作流程，分步骤实现以下标准的内容检测，通过简化参数设置实现快速检测，提高检测效率。

特点如下：

★  采用10个香蕉插座，5个心电接头，可以方便快捷连接监护仪、心电图机等心电类产品导联线。

★  内置大容量锂电池，电源管理模块，在使用过程中保证电源稳定、低干扰的输出。

★  采用按键+触摸屏操作，参数设置简单、方便，快捷，方便用户操作。

★  采用5寸TFT显示屏，显示各项参数内容。

★  集成多达30多种的异常波形(PVC),可用于检测多种心电类设备的软件性能。

★  血压集成《JJG692-2010》血压检定规程，可以按照标准进行血压类仪器设备的检定。

★  内置密封容器，可以检测血压计，监护仪等血压类设备。

★  血氧可以设置弱灌注信号，宽广的脉率范围，更弱的脉搏信号等，

可用于模拟不同年龄，不同状况、不同粗细手指的人体信号。

设备应用范围：

★  便携式监护仪和电池供电的监护仪

★  基于心电图的手术室和重症监护的心率监护仪

★  使用遥测的重症和转送心电监护仪

★  新生儿/小儿监护仪

★  心率失常监护仪

★  带显示屏幕的心电图机

★  各类动态血压、电子血压计

★  各类血氧脉搏仪、指夹式血氧仪

一、血压特性：

★  臂式和腕式袖带监护仪的动态血压（BP）模拟

★  内置气泵：用于高压和低压放气检查、泄漏检查及提供压力源

★  内置密封容器：可以不接袖带，直接对无创血压监护仪进行测试

★  采用高精度压力传感器，数值更加精准

★  具有对血压仪器进行压力校准功能

★  集成《JJG692-2010》规程，按照软件流程操作即可完成标准检测。

技术参数：

量           程： （0~60）kPa

精  度 等 级：  ±0.1%F.S

绝  对 误 差：  ＜0.5mmHg（0-300mmHg）

静  态 压 力：  0mmHg-450mmHg

压    力    源：  可以产生15mmHg-410mmHg压力

压  力 测 试：  压力端口静态压力从0mmHg-450mmHg

压力分辨率：  0.1mmHg

脉  搏 范 围：  20bpm-260bpm

脉  搏 容 积：  0.10cc-1.40cc

泄    漏   率：  ≤0.4mmHg/分钟，在500mL容积，300mmHg时

                         ≤1mmHg/分钟，在100mL容积，300mmHg时

标准血压模拟数值（动态血压值模拟）：

血压：30/10 (16)               脉搏 80

血压：50/30 (36)               脉搏 80

血压：60/30 (40)               脉搏 80

血压：80/50 (60)               脉搏 80

血压：100/65 (76)             脉搏 80

血压：120/80 (93)             脉搏 80

血压：150/100 (116)         脉搏 80

血压：200/150 (166)         脉搏 80

血压：255/195 (216)         脉搏 80

非标准血压模拟数值（动态血压值模拟）

血压：280/220 (253)        脉搏 80

血压：240/180 (200)        脉搏 80

血压：190/120 (143)        脉搏 80

血压：140/90 (106)          脉搏 80

血压：115/60 (78)            脉搏 80

血压：110/80(90)             脉搏 80

血压：80/40 (53)              脉搏 80

血压：50/22 (31)              脉搏 80

血压：38/15 (22)              脉搏 80

血压：100/40 (60)            脉搏 80

血压：120/90 (100)          脉搏 80

血压：160/120 (133)        脉搏 80

血压：200/160 (175)        脉搏 80

以上参数为默认值，脉搏和脉搏容积可以在设置范围内任意调整

二、血氧性能介绍：

★  是一款多功能光学模拟仪，外置式模拟手指，可以方便连接任何血氧类检测仪器；

★  曲线选择：

     MASIMO，BCI，NELLCOR，MINDARY，MASIMO1，OmiMax，MASIMO2，

     初始值NELLCOR

★  脉搏强度的设置范围：

     1%-20%；  初始值4%

★  血氧饱和度模拟范围：

     35%-100%

★  脉率模拟范围：

    15bpm-300bpm，误差≤1bpm

在心电+血压+血氧功能 窗口中可以检测上述参数

在血氧参数检测窗口中，可以检测以下更多的血氧设置参数

★  透光设置 ：开、关两种选择

★  透光调整 ：1-999

    可以设置透光强度，通过“透光调整”来设置模拟手指的发光强度，模拟不同粗细的手指，不同皮肤的手指对发光强度的吸收率。检测不同厂家的仪器对

    透光强度检测极限值，在极限值状态下，监护仪会提示血氧探头脱落或者手指脱落。

★  R曲线：

     BCI，NELLCOR，MINDRAY，MASIMO1，OxiMax，MASIMO2，EDAN，Creativ，BLT，Comen，GoldWay，Philips，GE Dash，ZonDon，

    Kantai，MASIMO

★  信号强度的设置范围：

      0.1%-20% ， 初始值 4%

      1%-20%，步长1%；0.1%-1%，步长0.1%

      弱灌注为脉搏信号幅度小于0.3%时的统称

      可以设置更多的信号强度，不同信号强度时，模拟不同脉搏强度下的血氧类仪器的性能，包括准确性及稳定性

★  波形形态：可以选择的波形形态，分为三角波形和脉搏波形，三角波形检测数据更具有稳定性

★  灵 敏  度 ：正常、低、中、高

★  波长交换：开、关，两种选择

★  手指类型：黑食指、黄食指、白食指、黄小指、白小指、黑拇指、黄拇指、白拇指

★  驱动方式：可以设置连续驱动发光方式和脉冲驱动方式

★  血氧饱和度模拟范围：

     100%-35%，初始值98%

     100%-71%，步长为1%，误差≤1% ；70%-35%，步长为1%，误差≤2%

★  脉率模拟范围：

    15bpm-300bpm，步长为1bpm

三、心电性能介绍：

★  采用10个香蕉插座心电接头，可以方便快捷连接心电图机等心电类产品导联线，采用5个扣式导联线专用接口，用于连接监护仪扣式导联线或者夹式导

     联线；

★  正常的心电波形，可以输出不同幅度及种类的12导同步波形I，II，III，aVR，aVL，aVF，V1，V2，V3，V4，V5，V6；

★  心率检测波形（尖角波形），用于检测心率范围；

★  方波，使用方波测量扫描速度及测试低频特性；

★  正弦波，测量幅频特性；

★  QRS-T波，可改变P、T波幅度，心率数值，R波幅度，R波宽度的模拟QRS波形，通过改变R波的底部宽度来模拟成人或者儿童或者新生儿的心电波

     形；

★  通过导联线输出呼吸波形，基线阻抗固定为1K，阻抗变化大约为0.3R~3Ω的阻抗呼吸波形，可以改变呼吸波形的幅度（可改变阻抗）并可改变呼吸率

     的数值；

★  前置起搏信号的同步心电波形，异步起搏信号等心电波形；

★  MIT数据库中的四类心率不齐的波形，用于检测心率计对心率不齐的响应；

★  可以改变底部宽度的三角波形，测试心率计对不同宽度的R波的响应；

★  可以设置波形信号幅度，频率，宽度等参数；

在心电+血压+血氧功能 窗口中可以检测上述参数

在基本波形窗口，可以设置检测如下参数

★  高大T波的抑制能力检测

★  对4种心率不齐波形的检测及多种室速波形，微分波形，双向脉冲等波形的检测

★  耐极化电压，阻容网络的检测

★  对同步、异步起搏脉冲抑制检测，是否可以检测到起搏信号，并不影响心率准确性

★  对QRS波幅度及间期的范围检测，用于检测心率在成人新生儿中的准确性

★  可以检测心率的测量范围及准确度

★  检测心电设备的输入动态范围

★  检测心电设备的输入阻抗

★  心电设备的时间基准的准确度（走纸速度）

★  定标电压

★  检测起搏脉冲的显示能力

★  QRST波形的检测，设置ST端抬升或者压低

★  PQRST波形的编辑，检测心电图软件的分析是否正确
