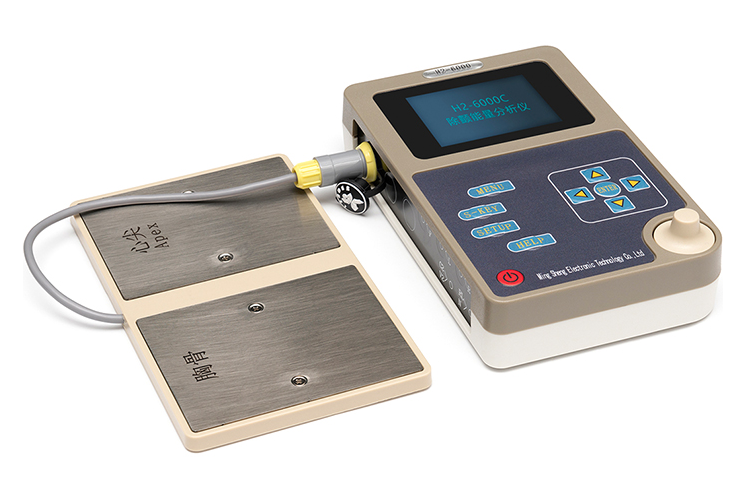

H2-6000C 除颤能量分析仪

H2-6000C 除颤能量分析仪



      H2-6000C除颤能量分析仪是徐州铭昇公司专业开发的一款用于测量除颤仪能量释放值的一款检测工具,由于其可以产生多种心电波形,可广泛

应用在各种型号的除颤仪及AED及各类心电类设备,用于日常维护、能量检测。


H2-6000C 产品配置

★  内置4节锂电池,电源管理模块,在使用过程中保证电源稳定、低干扰的输出。选配标准的DC9V通用接口电源充电器;

★  采用2.8TFT显示屏,采用菜单式操作,参数更改简单、方便、快捷,方便用户设置;

★  快捷的按键操作,菜单管理,使用简单方便;

★  内置中文的说明及帮助,轻松了解波形设置及参数选择;

★  内置室颤,房颤,室速,停博,标准窦性心律等心电波形,可以提供AED进行自动除颤。

★  选配MIT数据库中的四类心率不齐的波形,35种异常心电波形输出;

★  选配U盘后可以输出nstdb,mitbih,ahadb,cudb,sventdb,fibdb,ventdb的波形;

★  选配通过U盘中存储的异常真实人体心电波形,可以输出多种单一异常波形,及多种心电;

★  选配异常波形组合波形,可以自定义数据波形,存储于U盘中,通过模拟仪进行回放;

★  选配打印机,可以对检测数值进行自动保存,通过信息管理可以进行打印输出。


H2-6000C 能量检测

★ 曲线选择:通用曲线,迈瑞系列,飞利浦及单向波,为了更准确的检测除颤器的能量释放值,

                    因此本产品对多款除颤器做了更加准确的校准,选择对应的曲线后,在具体的能

                    量释放及检测过程中,误差将可以控制在5%内,更多的测量点可以控制在3%内。

                    选择通用曲线则误差范围较大,一般满足在15%内的国标要求内。因此通过选择

                    品牌更准确的进行检测。

★ 输出波形:可以通过除颤电极片输出的心电波形类型,可以选择为无、窦性心律、室颤、房颤、

                    室速,停博;可以分别测试除颤器和AED;在测试除颤器时,可以选择有波形输

                    入或无波形输出,当选择检测AED时,请选择室颤或者室速,否则AED不能进行

                    能量释放。

★ 数值列表:可以选择本次开机后,分析仪自动记录的检测的除颤能量值,通过列表依次查看;

                    本机型的除颤能量值检测范围是:40J-300J,如需要更广检测范围,请选择其他

                    型号机器。


H2-6000C 使用时的注意事项

★  因为本仪器为除颤器专用分析仪,因此在使用操作除颤器释放能量过程中,请专业人士操作除颤器;

★  分析仪的不锈钢电极片接收除颤仪的放电能量,进行除颤器除颤能量释放过程中,禁止人体接触不锈钢电极片,以避免触电危险;

★  分析仪的心电波形通过不锈钢电极片,AED雷莫头接口进行波形输出;

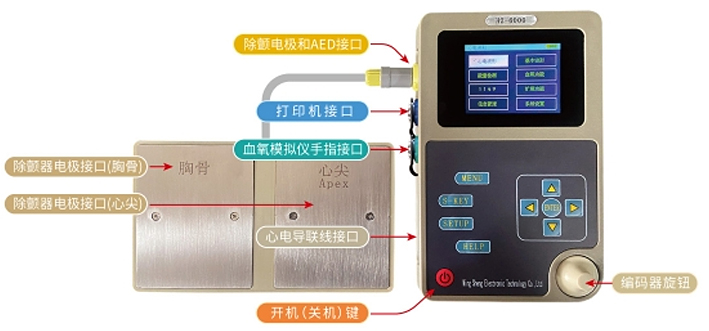

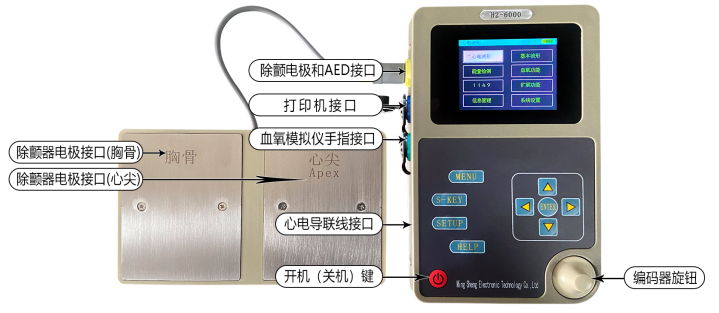

H2-6000C 仪器连接说明

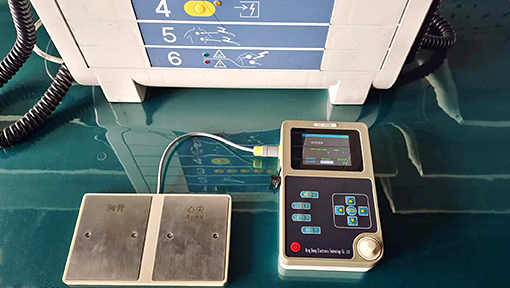

•   可以使用除颤仪电极,直接接触仪器的两个不锈钢电极片,并通过电极片采集模拟仪发出的心电波形,不锈钢电极片用于接收除颤器释放的能量;

•   AED可以通过一次性电极片贴在不锈钢电极片上,请注意一定要接触良好,也可以通过AED雷莫头接口(2芯)连接到AED上。雷莫头上的缺口位置对

    应的为胸骨,另一对应心尖

•   除颤器可以通过心电导联线连接到模拟仪的扣式导联线接口上,用于通过导联线采集模拟仪发出的波形;

•   外置打印机接口,通过单槽5芯雷莫头连接;

•   血氧模拟手指连接口。

注意:心电、打印机、血氧均为选配功能。


H2-6000C 按键说明



按键定义:

开机(关机)键:在关机状态下,长按此按键2秒钟,屏幕显示内容,仪器开始工作;在仪器工作状态下,长按此按键2秒钟,屏幕关闭,仪器关机。

S-KEY  :在任一界面窗口中,选择此按键,将直接进入能量检测窗口。

MENU  :在任一界面窗口中,选择此按键,将返回到主窗口界面。

SETUP:在任一界面窗口中,选择此按键,将直接进入参数设置窗口。

HELP   :在仪器工作的界面中,选择此按键,屏幕将显示对应窗口的功能内容介绍。

编码器  :用于软件界面中的操作,共有3个功能,左转,右转,按下(确认)。


微信图片_20231123085137.jpg     微信图片_20231123085150.jpg


操作手册下载:

H2-6000C 操作手册


操作视频下载:

H2-6000C 视频讲解
