H2-8000A 肌电信号模拟仪

H2-8000A  肌电信号模拟仪


分为H2-8000A,H2-8000C,可以选配U盘,通过模拟仪还原U盘中的数据文件为模拟量提供给采集板卡进行AD采集

此型号鉴于8000C和8000D型之间的一款型号,双通道,让用户有更多的选择。

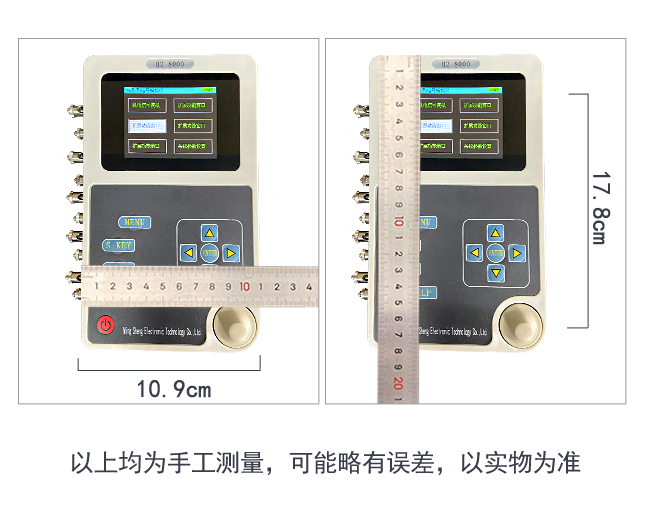

尺寸重量说明(以下均为手工测量,可能略有误差,具体以实物为准)

名称

长(cm

宽(cm

高(cm

重量(g

仪器

10.9

17.8

3.5

517

包装盒(内含仪器)

28.5

23.5

11.5

994

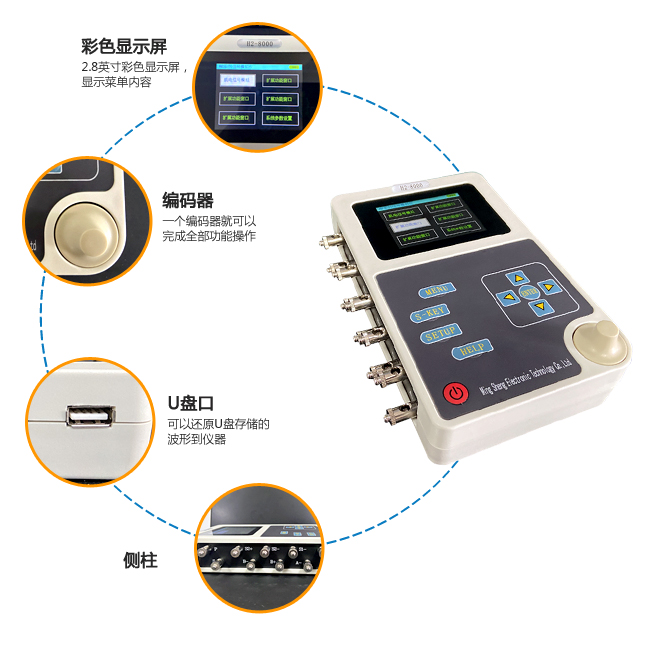

特点如下:

★  内置4节18650大容量锂电池,提供工作电源,外置9V直流电源充电器。

★  采用菜单式操作,参数更改简单、方便、快捷,方便用户设置。

★  采用2.8英寸色彩液晶显示屏,按键操作,菜单管理,使用简单方便,提供快捷按键,可以一键生成快捷波形。

★  全中文的波形设置说明,轻松了解波形设置及参数选择。

★  编码器操作,一个编码器就可以完成全部功能操作。

★  选配U盘接口,可以读取U盘数据文件并输出到信号端。(选配功能)


波形种类:

①  可以产生方波、三角波形、正弦波形。

②  频率范围是0.01Hz-1000Hz(误差1%)

      幅度范围:

      a) S1+,S1-: 信号输出端:0.1uV-50uV    (幅度误差2%)

      b) S2+,S2-: 信号输出端:1uV-500uV     (幅度误差2%)

      c)  A+, A- :  信号输出端:10uV-1000uV (幅度误差2%)

      d)  B+, B- :  信号输出端:100uV-10mV (幅度误差2%)


特殊定制:

①  可以定制更多通道信号输出

②  可以定制更小幅度的信号输出

③  可以定制多通道同步输出信号

④  可以定制多通道U盘数据还原同步信号输出

⑤  可以定制输出多种波形库文件


请注意:

减小信号的干扰方法:

当采集uV级别的信号时,空间中存在的各种干扰将严重影响信号的采集,比如人体和采集板卡的距离,人体和模拟仪之间的距离,计算机和仪器设备的距离都是影响uV级别信

号的干扰源,因此为了减小此类干扰,请注意将采集板卡和模拟仪原来人体和计算机,特别是在开发阶段中,尽量使用电池供电,通信接口使用蓝牙,有线串口特别容易引入

计算机的干扰,请注意!

以下图片为我公司模拟仪使用客户的采集卡采集的波形图,图示可以看出,总的系统噪声在1~2uV,其中使用了滤波算法。



肌电脑电神经元:H2-8000B

 肌电脑电神经元:H2-8000C

 H2-8000A   操作手册下载
