仪器特点及功能介绍

       SKX-6000E+ 系列除颤模拟仪是一款用于测量除颤仪波形及能量值检测的信号模拟工具，由于其可以产生不同的多种异常波形，可广泛应

用在各种型号的除颤仪及AED，用于日常维护、检测（测试50J-200J）。

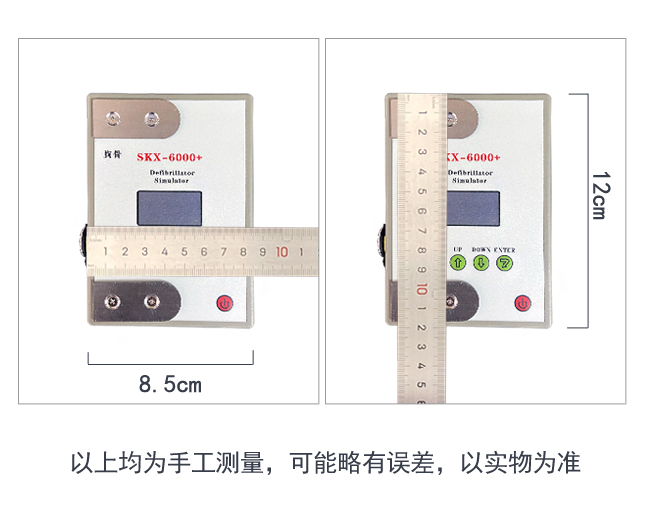

尺寸重量说明（以下均为手工测量，可能略有误差，具体以实物为准）

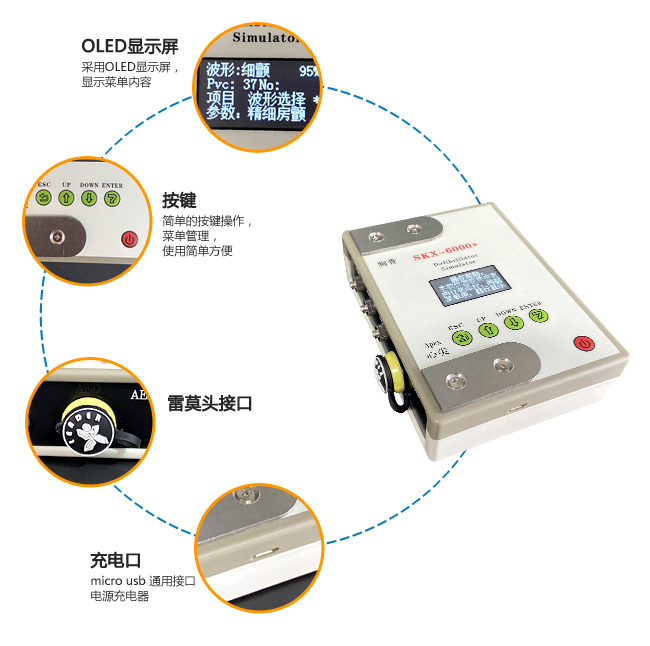

SKX-6000E+ 型  特点如下：

★  内置18650大容量锂电池，电源管理模块，在使用过程中保证电源稳定、低干扰的输出。选配标准的micro usb通用接口电源充电器。

★  采用菜单式操作，参数更改简单、方便、快捷，方便用户设置。

★  采用OLED显示屏，显示菜单内容。

★  简单的按键操作，菜单管理，使用简单方便。

★  内置中英文的波形设置说明，轻松了解波形设置及参数选择。

快速操作指南：

①  模拟仪常按电源开关键两秒钟，模拟仪开机，可以查看帮助，选择返回键（ESC）可以直接进入界面；

②  模拟仪默认设置为正常波形与异常波形自动转换模式，当正常波形持续时间结束后自动转换为异常波形，异常波形持续时间结束后自动转换正常波

     形；

③  在模拟仪工作时，除颤器可以通过除颤电极连接模拟仪不锈钢电极片，可以采集模拟心电波形对模拟仪进行除颤放电，模拟仪接收到除颤器释放的除

     颤能量后自动转换为正常波形，并在状态栏No：处显示为1；表示接收到一次除颤能量；Nor：处开始正常波形倒计时。

④  AED可以通过电极片贴至不锈钢接触片上，用于除颤放电，过程同3；也可以通过模拟仪侧壁的AED雷莫头接口，使用一次性除颤器电极片的连线，连

     接AED和模拟仪进行过程3的工作过程。作废的一次性电极片可将其剪断后焊接到雷莫插头上，作为AED与模拟仪之间的转接线。

仪器使用时的注意事项

①  因为模拟仪为除颤器专用模拟仪，因此在使用操作除颤器释放能量过程中，请专业人士操作除颤器；

②  模拟仪的不锈钢电极片用于接收除颤仪的释放能量，其与AED雷莫头接口为并联连接，因此在使用AED雷莫头接口进行除颤器模拟操作时，禁止人体

     接触不锈钢电极片，以避免触电危险；

③  模拟仪的心电波形通过不锈钢电极片，AED雷莫头接口，扣式导联线接口，一共三路接口，同步输出心电信号。三路信号具有同时性；

④  模拟仪只对波形做出输出，不设计到幅度参数。

按键说明

模拟仪共有五个按键

自左至右分别为返回键、增加（右移）键、减小（左移）键，确认键和右下角的开机键。

按键定义：

返回键：从参数层返回到菜单层，菜单为最高层菜单，参数为低层菜单；

增加键：在菜单层中进行向后选择菜单项，波形选择为第一项，版本号为最后一项；

减小键：在菜单层中进行向前选择菜单项，波形选择为第一项，版本号为最后一项；

确认键：选择确认键，将从菜单层中进入参数层，确认键将确认参数并更改。

开关键：开机：长按开关键两秒，当显示“操作帮助”时，再按下选择键，进入仪器主界面。

             关机：屏幕显示的状态下，长按开关键两秒，仪器关机。

注：当开机显示“操作帮助”时，此时的增加键的功能为向下翻一页，减小键的功能为向上翻一页，确定键此时不起任何作用，只有按选择键方可进入仪器

      主界面。

      显示的操作帮助是可选择关闭的，下面为关闭操作帮助的步骤：

      1、长按开关键，再按下选择键，进入仪器主界面。

      2、使用增加键或减小键，将“波形选择”调至到“显示帮助”，然后按下确定键，此时参数层显示“显示帮助”当前的状态。

      3、*号在“显示”右边时，通过增加键或者减小键更改参数内容为打开或关闭，

      4、按返回键，将*返回到“显示帮助”右边，使用增加键，调至到“保存设置”。

      5、按确定键，*号移动到“确认”行，再按确定键，*号改为？号。

      6、点击确认键，此时“确认”变为“保存完成”，表示保存完成。

      7、长按开关键，关机开机，将会跳过跳过“操作帮助”，直接进入仪器主界面。

SKX-6000D+/SKX-6000E+的区别

★  SKX-6000D+不能检测除颤能量值

★  SKX-6000E+可以检测除颤/AED的释放能量数值，检测范围50J-200J

SKX-6000D+

操作说明书下载：

SKX-6000E+ 操作手册
