SKX-6000B除颤防护检测仪

SKX-6000B除颤防护检测仪

        SKX-6000B系列除颤防护检测仪是徐州铭昇公司专业开发的一款检测除颤器释放能量的仪器,可以用于检测GB9706.225-2021中的201.8.5.5.1

除颤防护中,应用除颤器与本仪器一起配合,进行差模实验,共模实验、能量减少实验。本仪器还可以检测除颤器的能量释放值。

同时支持GB9706.247-2021,GB9706.227-2021中的除颤防护部分检测。

在国标应用检测中,本仪器相当于实验电路右半部分,单项波除颤器相当于5KV电容释放装置。除颤器和本仪器一起共同组成实验电路进行项目检测。



SKX-6000B特点如下:

★  内置4节18650大容量锂电池,电源管理模块,在使用过程中保证电源稳定、低干扰的输出。选配标准的DC9V-12V通用接口电源充电器。

★  采用菜单式操作,参数更改简单、方便、快捷,方便用户设置。

★  采用2.8TFT显示屏,显示菜单内容。

★  快捷的按键操作,菜单管理,使用简单方便。

★  内置中文的说明及帮助,轻松了解波形设置及参数选择。

★  仪器内置各种参数的的波形都可以通过不锈钢电极片输出,心电图机香蕉插座机心电监护仪导联扣输出心电类检测信号,包括各种异常波

     形,三角波,正弦波,QRST波,方波等参数


快速操作指南:

①  能量分析仪长按电源开关键两秒钟,仪器开机,在开机状态下长按电源开关2秒钟,关机。

②  在仪器工作时,进入能量检测窗口,除颤器可以通过除颤电极连接仪器的两片不锈钢电极片,可以采集模拟心电波形并对仪器进行除颤能量释放,除

      颤器也可以通过导联线接口连接仪器进行心电信号采集;

③  在仪器工作时,进入能量检测窗口,AED可以通过AED接口或者直接使用一次性电极片连接不锈钢电极片进行信号采集并进行能量释放,AED可以通

      过电极片贴至不锈钢接触片上,用于除颤放电;也可以通过仪器的AED雷莫头接口,使用一次性除颤器电极片的连线,连接AED和仪器进行信号采集

      和能量释放。作废的一次性电极片可将其剪断后焊接到雷莫插头上,作为AED与模拟仪之间的转接线。

④  进入心电波形窗口后,其他心电类设备可以通过导联线连接至仪器进行心电信号采集;监护仪可以通过RA-LL同步采集呼吸信号。



请注意:在除颤器采集心电信号时,有2种信号采集方式,

①  通过导联线采集,请连接导联线到仪器;

②  通过除颤电极采集,请使用除颤电极连接到仪器不锈钢电极片;

以上两种采集方法,在除颤器软件中有设置选择,请选择对应的采集方式!


仪器使用时的注意事项:

★  因为本仪器为除颤防护专用测试仪,因此在内置电路上与标准版的除颤能量分析仪有一定差别,但是也可以检测除颤器能量释放值,使用操作除颤器

     释放能量过程中,请专业人士操作除颤器;

★  分析仪的不锈钢电极片接收除颤仪的放电能量,其与AED雷莫头接口为并联连接,因此在使用AED雷莫头接口进行除颤器模拟操作时,禁止人体接触

     不锈钢电极片,以避免触电危险;

★  分析仪的心电波形通过不锈钢电极片,AED雷莫头接口,这两路信号为同步信号;导联线接口请注意信号不具备同时性;

★  当应用GB国标进行除颤防护检测时,请自行配备除颤器普美康除颤器或者其他单项波除颤器,应标准要求,请务必选用单项波除颤器,释放能量时电

     压才能满足要求,双向波除颤器电压普遍在2000V左右。

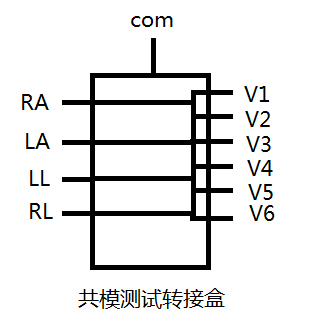

★  按照国标进行除颤防护检测时,请按照说明书进行操作。包括外扩的导联线转接盒(用于测试共模),测试差模时转接可以连接机器。检测除颤防护

     时,设置检测仪输出信号,除颤器除颤电极放置于不锈钢电极片上,检测仪通过100R电阻连接到心电类设备,其中100R电阻为可更改阻值的器件。


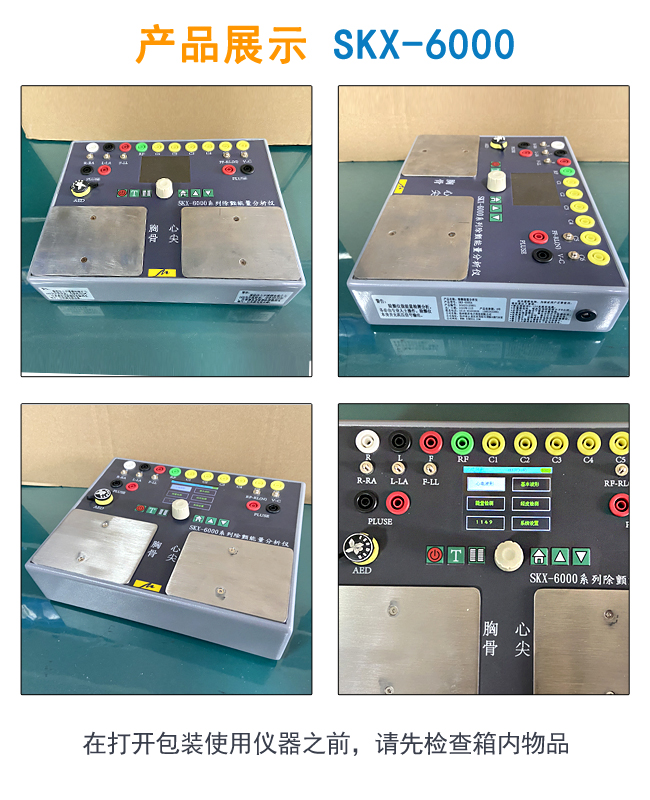

接口说明:

①  可以使用除颤仪电极,直接接触仪器的两个不锈钢电极片,并通过电极片采集模拟仪发出的心电波形,不锈钢电极片用于接收除颤器释放的能量;

②  AED可以通过一次性电极片贴在不锈钢电极片上,请注意一定要接触良好,也可以通过AED雷莫头接口(2芯)连接到AED上。雷莫头上的缺口位置对

      应的为胸骨,另一对应心尖骨;

③  除颤器可以通过心电导联线连接到模拟仪的扣式导联线接口上,用于通过导联线采集模拟仪发出的波形。

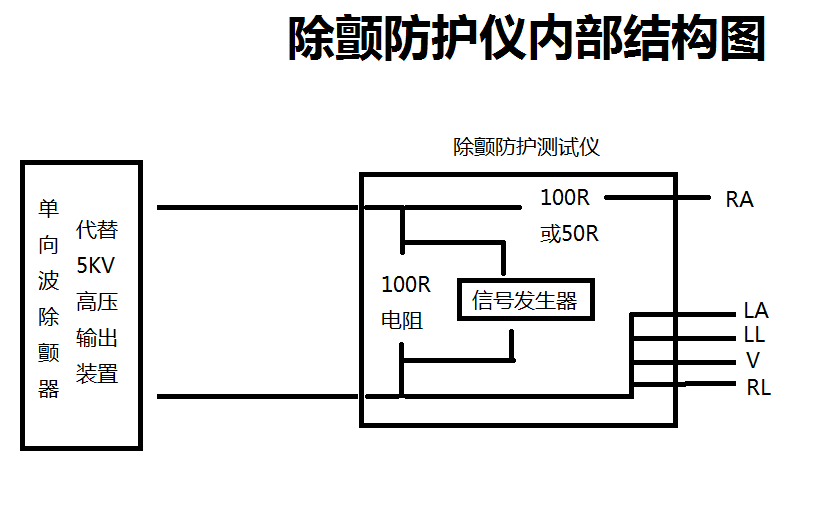

仪器使用框图介绍:




       通过除颤防护检测仪内置信号发生器输出心电类信号(正弦波,方波,心电波形等),信号通过100R电阻连接到接口端RA,LA,LL,RL,V端口上,

供给监护仪或者其他类心电采集设备进行采集。同时通过100R电阻输出,提供给除颤器进行信号采集。



按键说明:

模拟仪共有六个按键

自左至右分别为开机(关机)键、能量检测键,帮助键,主页(确认)键,增加键,减小键。

按键定义:

开机(关机)键:在关机状态下,长按此按键2秒钟,屏幕显示内容,仪器开始工作;在仪器工作状态下,长按此按键2秒钟,屏幕关闭,仪器关机。

能量检测键:在任一界面窗口中,选择此按键,将直接进入能量检测窗口。

帮助键:在仪器工作的界面中,选择此按键,屏幕将显示问题帮助内容,进行当前窗口内容讲解。

主页(确认)键:当系统设置中此按键为主页按键功能时,在任一窗口中选择此按键,都将返回到主界面窗口中,当设置为确认键时,此按键将和增加键

                              和减小键组成按键组,用于操作软件。

增加键:和减小键及确认键组成按键组,用于按键操作,在1149窗口中,用于上一步选择。

减小键:和增加键及确认键组成按键组,用于按键操作,在1149窗口中,用于上一步选择。

编码器:用于软件界面中的操作,共有3个功能,左转,右转,按下(确认)。
