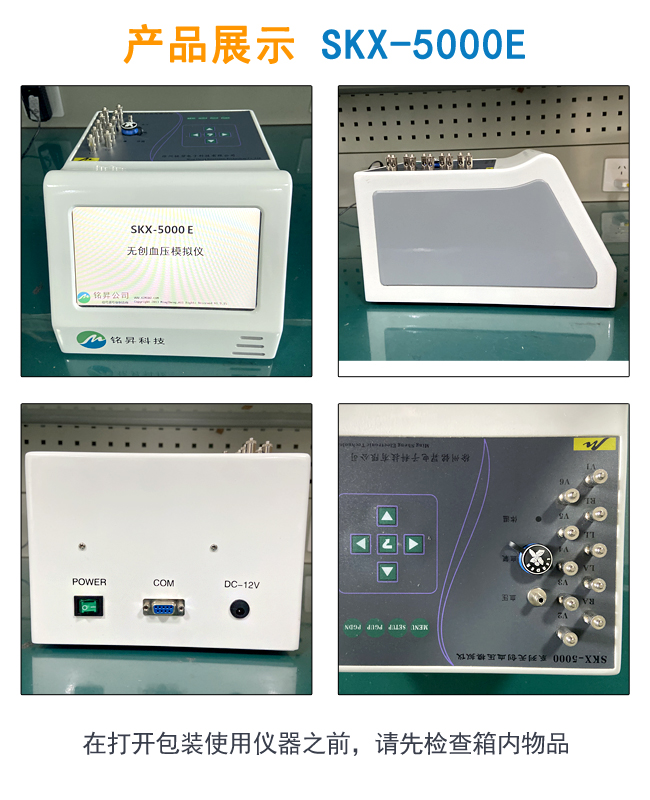

SKX-5000E型 无创血压模拟仪

SKX-5000E型  无创血压模拟仪

SKX-5000E型  无创血压模拟仪(功能三合一心电、血压、血氧)

SKX-5000(A,B,C,D,E)系列产品标准配置:

★  7英寸彩色显示屏,配备触摸屏+按键操作

★  内置4节大容量磷酸铁锂电池,可连续长时间工作,可以适量测量一定数量的血压(满电状态下不少于100组)。

★  配备外置电源适配器。

SKX-5000E 适用范围

       从患者身体通过袖带检测获得人体的脉搏信号,经过放大和传输这些信号,得到脉搏波震荡的波形,根据一定算法,得到人体血压数值。本模拟仪就

是根据此原理,通过一定装置来模拟人体在不同袖带压力状态下的不同脉搏波,来进行模拟人体血压的数值。特别请注意的是本模拟仪适用于阶梯放气、

阶梯充气测量的血压检测方式,适用于使用示波法测量血压的仪器设备的检测。



尺寸重量说明(以下均为手工测量,可能略有误差,具体以实物为准)

名称

长(cm

宽(cm

高(cm

机器尺寸

27

20

15.5

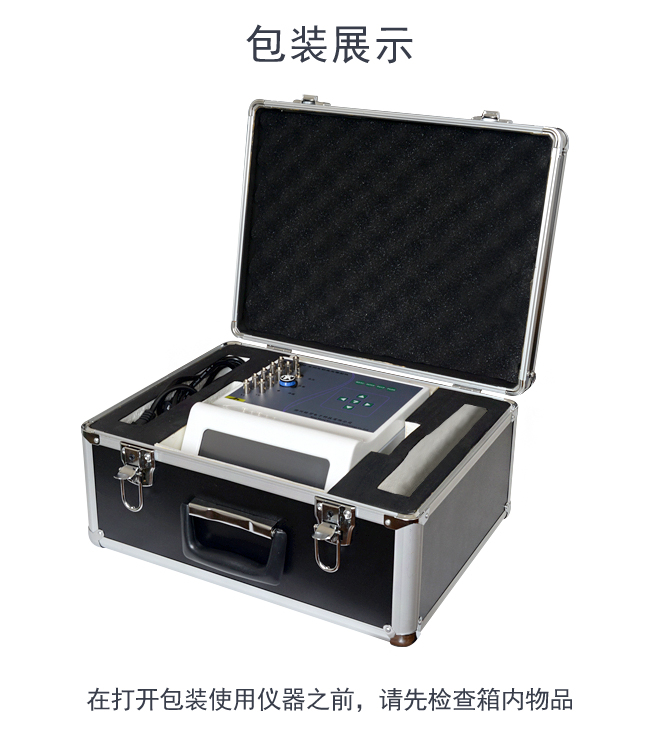

中号皮箱尺寸

40.5

31

20

纸箱尺寸

47

38.5

26.5

总重量(机器、纸箱、皮箱):5.95公斤

特性

★  臂式和腕式袖带监护仪的动态血压(BP)模拟

★  内置气泵:用于高压和低压放气检查、泄露检查及提供压力源

★  内置儿童袖带:可以不接袖带,直接对无创血压监护仪进行测试

★  采用高精度压力传感器,数值更加精准

★  具有对血压仪器进行压力校准功能

★  集成《JJG692-2010》标准,按照软件流程操作即可完成标准检测。

性能测试:

本血压模拟仪可以完全保证测量数据的稳定性及准确性。

技术参数:

量           程:  (0~40)kPa

精  度 等 级:  ±0.15%F.S

静  态 压 力:  0mmHg到450mmHg

压    力    源:  可以产生0-310mmHg压力

压  力 测 试:  压力端口静态压力从0-450mmHg

压力分辨率:  0.1mmHg

脉  搏 范 围:  30bpm-240bpm   连续可调

脉  搏 容 积:  0.10cc-1.4cc  连续可调

泄    漏   率:  ≤0.4mmHg/分钟,在100mL容积时

过 压 保 护:  310mmHg

标准血压模拟数值(动态血压值模拟):

血压:60/30 (40)               脉搏 80 脉搏容积 0.75cc

血压:80/50 (60)               脉搏 80 脉搏容积 0.70cc

血压:100/65 (76)             脉搏 80 脉搏容积 0.69cc

血压:120/80 (93)             脉搏 80 脉搏容积 0.68cc

血压:150/100 (116)         脉搏 80 脉搏容积 0.65cc

血压:200/150 (166)         脉搏 80 脉搏容积 0.60cc

血压:255/195 (215)         脉搏 80 脉搏容积 0.55cc

血压:240/180 (00)           脉搏 80 脉搏容积 0.55cc

血压:53/22 (31)               脉搏 80 脉搏容积 0.55cc

以上参数为默认值,脉搏和脉搏容积可以在设置范围内任意调整


SKX-5000采用按键+触摸的操作方式,一共有9个按键

★  MENU菜单键:进入到系统主界面的快捷按键,可以在此界面选择需要的菜单项。

★  SETUP设置键:进入系统设置界面的快捷按键。

★  PGUP上翻页:在软件中如果显示内容大于屏幕时,使用此按键进行翻页显示

★  PGDN下翻页:在软件中如果显示内容大于屏幕时,使用此按键进行翻页显示

★  ↑上键:在波形设置界面里,移动光标,在确认选项后更改选项内容。

★  ↓下键:在波形设置界面里,移动光标,在确认选项后更改选项内容。

★  ←左键:在波形设置界面里,移动光标,在确认选项后更改选项内容。

★  →右键:在波形设置界面里,移动光标,在确认选项后更改选项内容。

★  ENTER回车键:确认选择的内容

如果仪器配置为编码器,则取消4个方向键及回车键,使用编码器代替,按下编码器相当于回车按键,左右旋转进行项目选择。

触摸屏操作时,只可以操作大的选项按钮,小选项将自动忽略。


SKX-5000的操作说明

进入到SKX-5000血压模拟仪的界面后可以设置如下内容:

★  血氧曲线:选择血氧模拟仪的曲线类型,不同曲线类型可能会导致得到不同的检测结果,请注意选择;

★  脉搏强度:血氧模拟仪中的脉搏强度设置;

★  心电异常波形:选择PVC的种类,通过心电模拟仪模块发出对应波形;

★  波形选择:选择ECG模拟仪生成的ECG波形种类;

★  呼吸数值:设置呼吸波的频率即RBPM;

★  T波数值:设置模拟QRS-T波形组中的T波的幅度;

★  R波宽度:设置模拟QRS-T波形组中的R波的底部宽度;

★  R波幅度:设置模拟QRS-T波形组中的R波的幅度;

★  信号幅度:设置ECG模块中产生的波形的信号幅度;

★  血压脉搏:设置血压模拟仪中的脉搏数值,通过血压得到的脉率数值;

★  脉搏强度:设置血压模拟仪中的脉搏信号强度,不同类型的个体脉搏强度是不同的,通过设置此参数用来检测血压设置在弱脉搏的情况下的性能;

★  血氧数值:用于设置血氧模拟仪模块的血氧饱和度数值,有8个选择项,分别是98%,90%,85%,80%,75%,70%,65%,60%,可以通过触摸屏

     按键进行增加、减小、确认操作;

★  脉率数值:用于设置血氧模拟仪模块的脉率数值,有8个选择项,分别是240 bpm,180 bpm,160 bpm,120 bpm,100 bpm,80 bpm,60 bpm,

     30 bpm,可以通过触摸屏按键进行增加、减小、确认操作;

★  心率频率:设置对应心电模块的对应波形的频率选择;可以通过触摸屏按键进行增加、减小、确认操作;

★  血压选择:用于设置血压模拟仪中的模拟血压数值,分别对应更改的收缩压、舒张压、平均压;一共有7组数值。可以通过触摸屏按键进行增加、减

     小、确认操作;





操作说明书下载:

SKX-5000E 操作手册


操作视频观看链接:

SKX-5000测试迈瑞监护仪的操作方法

SKX-5000E 无创血压模拟仪操作视频
