SKX-9000T 生命体征模拟仪(带除颤能量分析检测)

SKX-9000T 生命体征模拟仪(带除颤能量分析检测)





仪器图在下方  SKX-9000T型  生命体征模拟仪(对参数生命体征模拟仪)


       此款生命体征模拟仪是由铭昇公司依据市场需求,在综合多款模拟仪检测设备的基础上整合开发出的一款多功能检测设备。可模拟人体生命体征的多

个生理参数,包含了心电、心率、呼吸、体温、无创血压、脉搏、血氧饱和度、脉率、除颤仪心电信号模拟、除颤能量检测等,可应用于模拟检测多款医

疗仪器,实用性极强,性价比极高。国产检测设备非他莫属。具体功能介绍如下!



尺寸重量说明(以下均为手工测量,可能略有误差,具体以实物为准)




名称

长(cm

宽(cm

高(cm

机器尺寸

28

21.8

16

大号皮箱尺寸

42

33.4

20.4

纸箱尺寸

47

38.5

26.5

附属品纸箱尺寸

32.5

31.8

31

主机箱子重量:8.85公斤


参数内容:

无创血压、血氧、心电、体温、呼吸模拟及除颤能量检测及波形模拟


仪器特点:

•   采用10个香蕉插座,5个心电接头,可以方便快捷连接监护仪、心电图机等心电类产品导联线。

•   内置大容量锂电池,电源管理模块,在使用过程中保证电源稳定、低干扰的输出。

•   采用按键+编码器+触摸屏操作,参数设置简单、方便,快捷,方便用户操作。

•   采用7寸TFT显示屏,显示各项参数内容。


应用范围:

医疗仪器设备的开发、设备厂家的质控,医院设备科的质控,医疗设备的全项目检测


集成医药行业标准(医疗设备厂家采用的标准):

1、《YY 1079-2008 心电监护仪》

2、《YY 1139-2013 心电诊断设备》

3、《YY 0885-2013 动态心电图系统》

集成国家计量检定规程(质检局采用的检定规程):

1、《JJG 692-2010 无创自动测量血压计》

2、《JJG 760-2003 心电监护仪》

3、《JJG 1041-2008 数字心电图机》

4、《JJG 543-2008 心电图机检定规程》

5、《JJG 1042-2008 动态(可移动)心电图机检定规程》

6、《JJF 1149-2014 心脏除颤器校准规范》

7、《JJG 1163-2019 多参数监护仪》

可在软件的提示下,告别繁琐难懂的标准,按照分步操作仪器自动生成检测信号,即可分步检测心电设备。


性能介绍:

心电部分:

波形选择:选择ECG模拟模块仪生成的ECG波形种类,请注意,当选择此功能时,必须将异常波形功能关闭(Off),否则不会产生对应的波形;

                    • 正常波形:用于测试导联线连接及检测波形是否正常功能,心率范围20bpm-200bpm;

                    • 尖角波形:用于检测心率范围,设置范围10bpm-400bpm;

                    • 心率不齐:内置四种数据库标准的心率不齐波形,分别是

                                           二   联   率 :(心率为80bpm或者40bpm)

                                           缓变二联率:(心率为60bpm或者30bpm)

                                           快变二联率:(心率为120bpm)

                                           双 向 收 缩:(心率为90bpm或者45bpm);

                    • 方        波:检测扫描速度或者时间常数,频率范围0.2Hz-10Hz;

                    • 正弦波形:用于检测幅频特性,频率范围1Hz-200Hz;

                    • 三角波形:底部宽度更改的尖角波形,用于检测心率的检测范围,起搏压摆率,宽度范围10ms-200ms;

                    • 前置起搏:用于检测带起搏信号的波形心率准确性,起搏脉冲宽度为1ms-20ms;

                    • Q  R  S  T:用于测试高大T波的抑制能力、心率计的幅度范围检测、宽度范围检测(成人、儿童、新生儿)、

                                           幅度检测范围(成人、儿童、新生儿);

呼吸幅度:设置呼吸波的变化幅度,范围0.3Ω-3Ω;

T波数值  :设置模拟QRST波形组中的T波的幅度0.00mV-1.20mV;

R波宽度  :设置模拟QRST波形组中的R波的底部宽度,设置范围10mS-200mS;

R波幅度  :设置模拟QRST波形组中的R波的幅度,设置范围0.20mV-2.00mV;

信号幅度:设置ECG模块中产生的波形的信号幅度,包括尖角波形,方波,正弦波形,三角波形,前置起搏的脉冲信号幅度,

                    设置范围0.20mV-4.00mV;

幅度步长:设置心电信号的幅度更改的步长;

心率频率:设置对应心电模块的对应波形的数值选择;可以通过触摸屏按键进行增加、减小、确认操作;在不同的波形选择种类中,代表不同的含义,

                    1、正常波形、尖角波形、QRS-T波:心率数值,单位bpm

                    2、MIT数据库中心率不齐,代表不同类别的四类心电波形

                    3、方波、正弦波:代表波形的频率,单位Hz

                    4、三角波形:代表三角波形的底部宽度,单位ms

                    5、前置起搏:代表前置起搏脉冲的脉冲宽度,单位ms

呼 吸 率 :呼吸率数值,范围5 bpm -120 bpm


部分检测项目列表:

可以按照国家相关标准对心电监护仪、心电图机、Hollter等心电设备进行检测。

★  高大T波的抑制能力检测;

★  对4种新心率不齐波形的检测;

★  耐极化电压的检测;

★  对同步、异步起搏脉冲抑制检测,是否可以检测到起搏信号,并不影响心率准确性;

★  对QRS波幅度及间期的范围检测,用于检测心率在成人新生儿中的准确性;

★  可以检测心率的测量范围及准确度;

★  检测心电设备的输入动态范围;

★  检测心电设备的输入阻抗;

★  心电设备的时间基准的准确度(走纸速度);

★  定标电压;

★  检测起搏脉冲的显示能力;

★  各种基本信号;

★  多达34种异常心电波形(PVC);


呼吸部分:

★  模拟方式:阻抗式呼吸(监护仪用呼吸检测方式)

★  呼  吸  率:5-120 bpm  步长 1bpm   默认 30bpm

★  呼吸幅度:0.3Ω-3Ω      步长0.1Ω      默认1Ω

★  基线阻抗:1K


体温部分:

★  针对热敏电阻式体温传感器,可以模拟2个特定体温值,36.6℃和41.0℃。

★  适用于两种体温探头YSI、CY-F。


血氧部分:

★  血氧饱和度模拟范围:

     100%-71%,   步长为1%,误差1%       初始值98%

      70%-60%,    步长为1%,误差2%

      59%-35%,    步长为1%,误差3%

★  脉率模拟范围:

     15bpm-300bpm,  步长为 1bpm,误差1bpm     初始值80bpm

★  透光强度调整范围:

     透光强度调整为自动或手动,透光强度调整可以设置为不同类型的手指设置

     1-999 (模拟不同粗细、肤色的手指)          步长 1

★  曲线选择:

     BCI,NELLCOR,MINDRAY,MASIMO1,OxiMax,MASIMO2,EDAN,Creativ,

     BLT,Comen,GoldWay,Philips,GE Dash,ZonDon,Kantai,MASIMO

     初始值NELLCOR

★  脉搏信号幅度范围:

      0.1%-20%     初始值 4%

      1%-20%,步长1%; 0.1%-1%,步长0.1%;

    弱灌注为脉搏信号幅度小于0.3%时的统称

★  波形形态:三角波、脉搏波

★  灵  敏  度 :正常、低、中、高

★  波长交换:开、关

★  手指类型:黑拇指,黄拇指,白拇指,黑食指,黄食指,白食指,黄小指,白小指

★  驱动方式:脉冲、连续


★  血压特性:

•    臂式和腕式袖带监护仪的动态血压(BP)模拟

•    内置气泵:用于高压和低压放气检查、泄漏检查及提供压力源

•    内置儿童袖带:可以不接袖带,直接对无创血压监护仪进行测试

•    采用高精度压力传感器,数值更加精准

•    具有对血压仪器进行压力校准功能

•    集成《JJG692-2010》标准,按照软件流程操作即可完成标准检测。

◆   参数:

     量      程:(0~60)kPa

     精度等级:±0.1%F.S

     绝对误差:<0.5mmHg(0mmHg-300mmHg

     静态压力: 0 mmHg 到 450 mmHg

     压  力 源: 可以产生15mmHg-410mmHg压力

     压力测试: 压力端口静态压力从0-450mmHg

     压力分辨率:0.1mmHg

     脉搏范围: 30bpm-250bpm

     脉搏容积: 0.10cc-1.40cc

     过压保护: 310mmHg

     泄  漏  率: 0.4mmHg/分钟 ,在500mL容积,300mmHg时


                          1mmHg/分钟 ,  在100mL容积,300mmHg时


◆   标准血压模拟数值:

     血压:30/10(16)                      脉搏 80

     血压:50/30(36)                      脉搏 80

     血压:60/30(40)                      脉搏 80

     血压:80/50(60)                      脉搏 80

     血压:100/65(76)                    脉搏 80

     血压:120/80(93)                    脉搏 80

     血压:150/100(116)               脉搏 80

     血压:200/150(166)               脉搏 80

     血压:255/195(215)               脉搏 80

◆   非标准血压模拟数值:

     血压:280/220 (253)              脉搏 80

     血压:240/180 (200)              脉搏 80

     血压:190/120 (143)              脉搏 80

     血压:140/90 (106)                脉搏 80

     血压:115/60 (78)                  脉搏 80

     血压:110/80(90)                   脉搏 80

     血压:80/40 (53)                   脉搏 80

     血压:50/22 (31)                   脉搏 80

     血压:38/15 (22)                   脉搏 80

     血压:100/40 (60)                脉搏 80

     血压:120/90 (100)             脉搏 80

     血压:160/120 (133)          脉搏 80

     血压:200/160(175)           脉搏 80


除颤模拟部分性能:

◆   能量测量范围0-400J,模拟仪最大允许误差±5%或者±2J

◆   内置50R大功率电阻

◆   可模拟输出室颤,室速,停博,房颤,80bpm窦性心律

◆   可以输出0.5mV-2mV,1Hz-25Hz正弦波形

◆   可输出标准心率信号,心率范围30-300bpm

◆   可以输出0.5mV-2mV,1Hz-10Hz方波

◆   可测量同步除颤延迟时间,误差小于2ms


目前的产品图片和下面的图相差不大。尺寸是一样的。

机器尺寸:长26,宽22,高16(厘米)

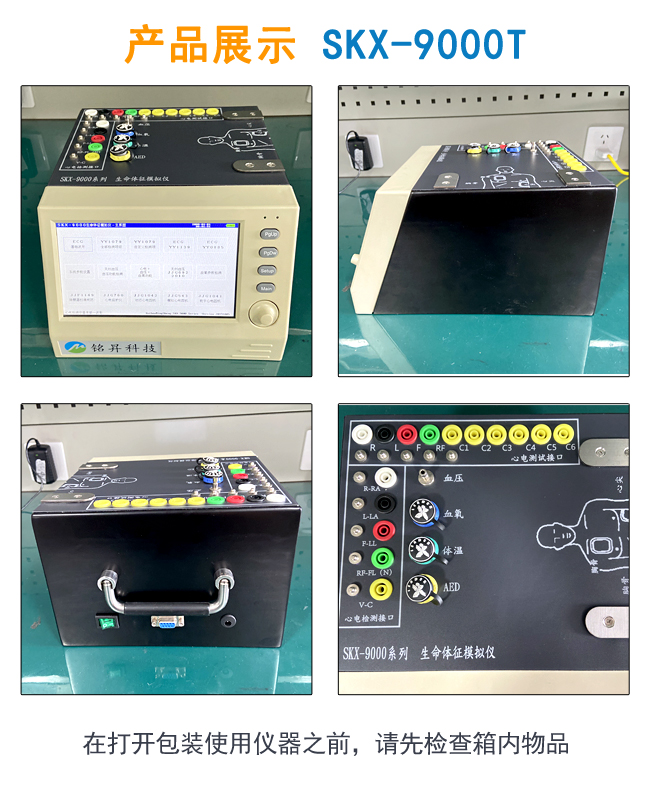

仪器整体图

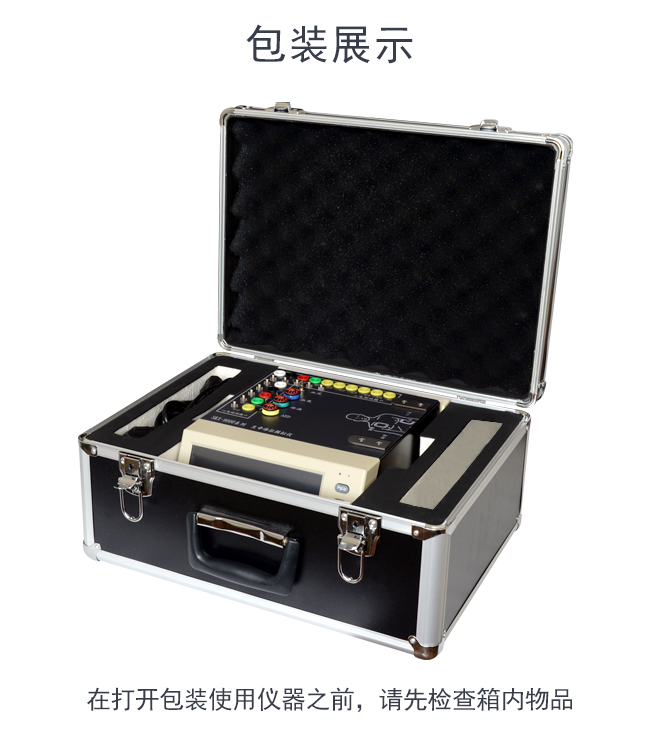

皮箱尺寸(方便携带):长42宽30高20(厘米)




皮箱外面会有一个纸箱再次包装发货。所以运输过程中的安全性有保证。

仪器上面整体图

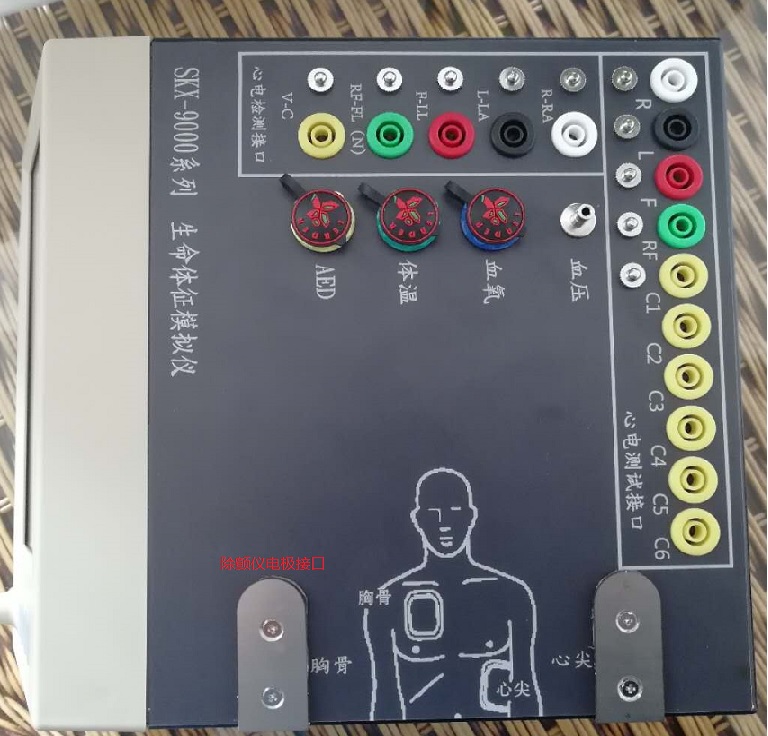

仪器上方面板接口




仪器界面测试除颤仪电量

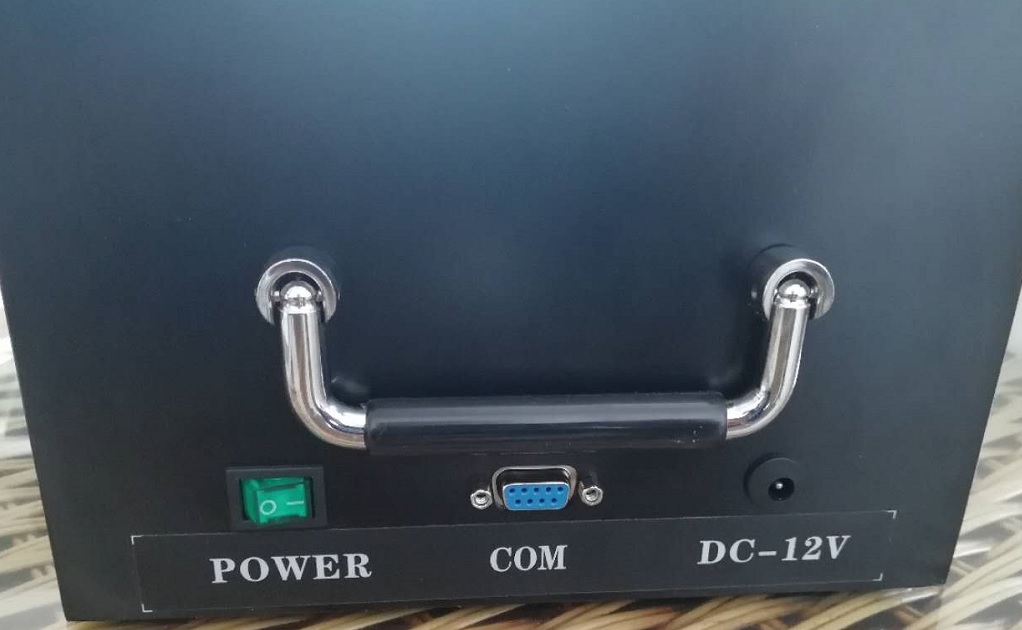

仪器后面图
