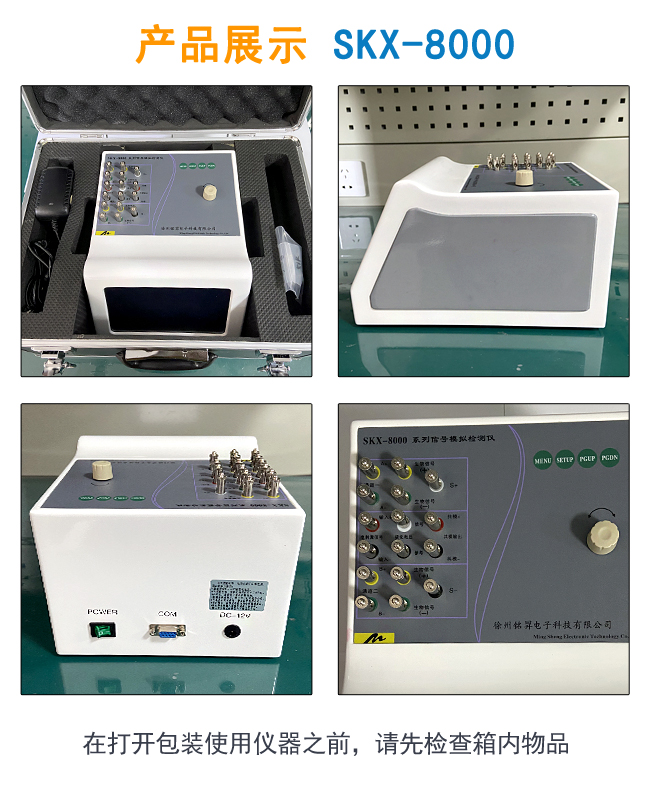

SKX-8000C脑电信号模拟仪

SKX-8000C脑电信号模拟仪

标准检测定标功能(通道一、通道二):

1、可以产生方波、三角波、正弦波。

2、频率范围是 0.1Hz-1Hz,1Hz-100Hz,100Hz-1000Hz(三角波,正弦波,方波) 误差<1%


                            0.1Hz-1Hz,1Hz-100Hz,100Hz-4000Hz(方波) 误差 <1%

3、幅度范围:    第一通道  阻抗<10欧,纹波小于10%, 幅度误差<2%

                默认幅度范围:1uV-200uV

                选配幅度范围:10uV-2000uV

                选配幅度范围:20uV-4000uV

           第二通道  阻抗<50欧,纹波小于10%, 幅度误差<2%

           默认幅度范围:100uV-10000uV

           选配幅度范围:200uV-20000uV

           选配幅度范围:500uV-50000uV

           纹波较第一通道大,纹波小于20%,幅度误差<2%

4、有信号频率衰减倍数选择,15,1020,50,100倍频率衰减,因此信号频率选择范围更宽。


进入到SKX8000模拟波形 的界面后可以设置如下内容:

波形选择:可以选择方波、正弦波、三角波。

波形频率:通过编码器进行选择波形频率

调整步长:用来调整通道幅度的步长数值

通道一幅度:用来调整通道一的波形输出幅度,通道一对应的波形输出为面板

上面的“通道一”输出

通道二幅度:用来调整通道二的波形输出幅度,通道二对应的波形输出为面板

上面的”通道二”输出

触发选择:选择波形输出是固定输出还是在接收到触发信号后输出(本型号不配备)。

延时时间: 1.5ms,2ms,2.5ms,3ms(本型号不配备)

偏置电压:可以选择输出信号之间的偏置电压,幅度范围为0mV-500mV

波形方向:输出的波形的方向,有上、下两个方向(本型号不配备)

频率衰减:打开后将对波形频率选择的数值进行分频(通道二)。

返回:返回到上级菜单



进入到SKX8000C模拟波形 的界面后可以设置如下内容:

通过通道三进行波形输出,共16个通道,目前分为独立的两路信号,用通道主要用于模拟mV级信号。

波形选择:可以选择方波、正弦波、三角波。

波形频率:100,200,400,500,8001000,2000,4000Hz

调整步长:用来调整通道幅度的步长数值

波形类型:连续波形,间隔波形,组合波形。

          连续波形:连续发出设置选择的波形比如方波等

          间隔波形:间隔一定时间后发出一个设置波形,比如每间隔1S发出一个方波等

          组合波形:发出一组频率及幅度的波形后,再发出另外一组频率及幅度不同的波形,交替变换,比如,100个频率30Hz、幅度1mV的波形和20个频率100Hz、幅度2mV的正弦波形交替变换。此波形类型仅限于16通道的同步波形。

返回:返回到上级菜单





默认幅度:

1、同步输出16通道电信号,1-8通道输出幅度为500uV-5mV9-16通道输出幅度为500-5mV,同步16通道输出,也可以定制其他幅度输出。

2、可选配幅度输出1-8通道输出为100uV-1000uV9-16通道输出幅度为100-1000uV

3、可选配1-8通道输出幅度和9-16通道输出幅度不同范围;
