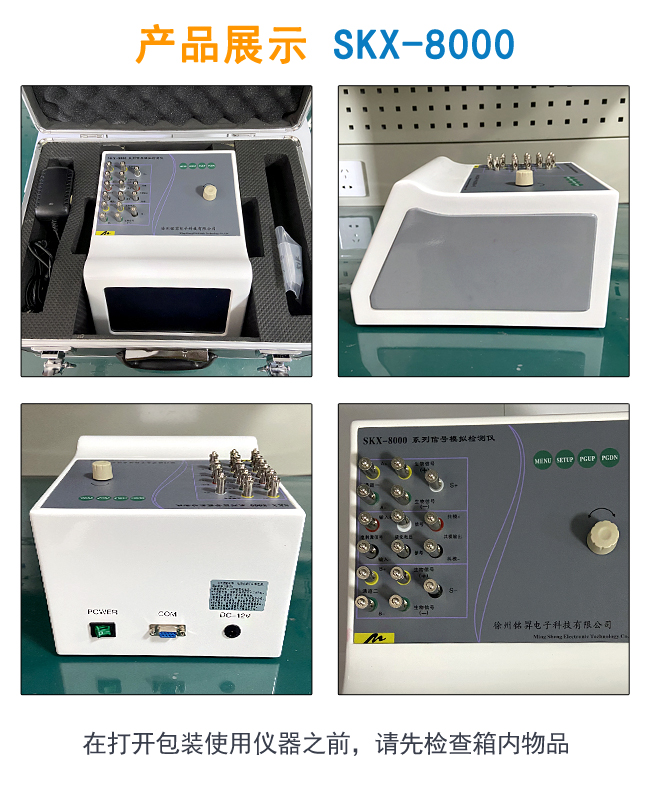

SKX-8000B神经元信号模拟仪

SKX-8000B神经元信号模拟仪

标准检测定标功能:

1、 可以产生方波、三角波、正弦波。

2、 频率范围是100200400500800100020004000Hz(误差<1%)

3、 幅度范围:   第一通道  1uV-120uV  幅度误差<2%

第二通道  100uV-5mV  幅度误差<2%

4、 配备触发信号模式和固定信号模式,在触发模式下可连接触发信号后生成波形,可以选择触发延时周期分别为1500,2000,2500,3000uS。触发模式的具体实现,详见附录A

5、有信号频率衰减倍数选择,5,20,100倍频率衰减,因此信号频率选择范围更宽。



进入到SKX8000模拟波形 的界面后可以设置如下内容:

波形选择:可以选择方波、正弦波、三角波。

波形频率:100,200,400,500,8001000,2000,4000Hz

调整步长:用来调整通道幅度的步长数值

通道一幅度:用来调整通道一的波形输出幅度,通道一对应的波形输出为面板

上面的“通道一”输出

通道二幅度:用来调整通道二的波形输出幅度,通道二对应的波形输出为面板

上面的”通道二”输出

触发选择:选择波形输出是固定输出还是在接收到触发信号后输出。

通道选择:选择此时的波形输出通道,是第一通道还是第二通道

延时时间: 1.5ms,2ms,2.5ms,3ms

幅度校准:厂家幅度校准时设置,用户使用时不需要设置

偏置电压:输出信号之间的固定幅度的直流电压,暂时不需要调整

波形方向:输出的波形的方向,有上、下两个方向

频率衰减:打开后将对波形频率选择的数值进行20分频。

频率衰减:打开后将对波形频率选择的数值进行5分频。

返回:返回到上级菜单



请注意:

当选择第一通道为信号时,请更改第一通道的信号幅度,并在“通道选择”中选择选择1,此时请忽略第二通道信号。

当选择第二通道为信号时,请更改第二通道的信号幅度,并在“通道选择”中选择选择2,此时请忽略第一通道信号



第一通道信号的幅度范围与SKX-8000A相比较,虽然幅度范围都是1-120uV,但是信号的纹波变化要大,相当于SKX-8000A中的第二通道信号。如果需要选择的是更加干净的信号,请选择SKX-8000A
