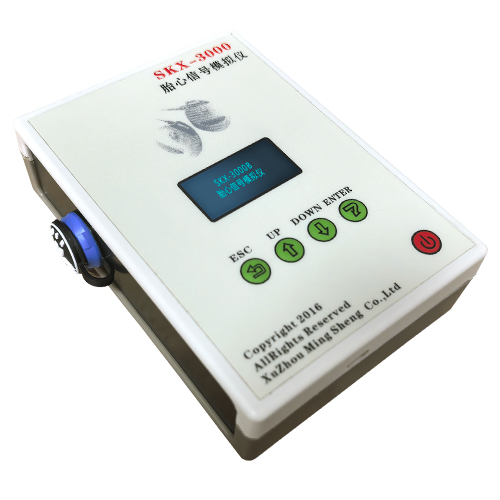

SKX-3000B胎心模拟仪是模拟人体胎儿心跳的产品，用于检测超声多普勒监护仪和多普勒胎心仪等产品的胎心率准确度。该产品升级后，增加了能

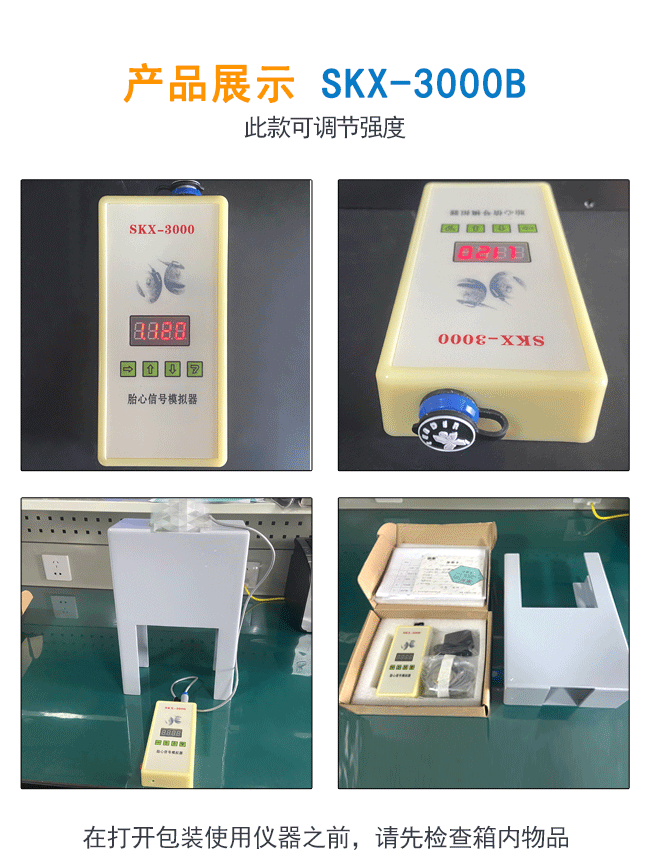

够测试胎心仪灵敏度的功能。本产品由主机和测试工装两部分组成，使用时请按照使用说明来连接工装进行测试。

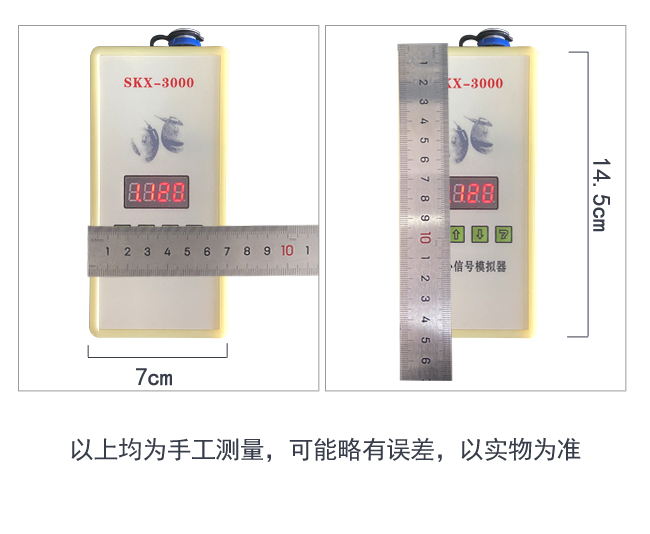

尺寸重量说明（以下均为手工测量，可能略有误差，具体以实物为准）
名称 | 长（cm） | 宽（cm） | 高（cm） |
机器尺寸 | 14.5 | 7 | 3 |
工装尺寸 | 21 | 10 | 30 |
纸箱尺寸 | 32.2 | 32.2 | 24 |
总重量（机器、工装、纸箱）：1.95公斤 | |||
功能特点：
★ 内置大容量锂电池，可以长时间工作，外置锂电池专用充电器。
★ 采用数码管显示，按键操作，方便快捷设置参数内容。
★ 可以调节模拟仪胎心跳动强度，调节胎心率数值。
★ 可以模拟更改不同体积的模拟胎心
★ 可以更改模拟不同的胎心震源深度
注意事项：
★ 因为是锂电池，请尽量不要过度放电。
★ 请注意正确使用充电器，充电器电压不能高于4.2V
★ 充电器绿灯亮表示充电完成，红灯越亮表示电量越低，充满电需要不小于4小时。
★ 扬声器及附属的焊锡丝是易损件，请小心使用。
★ 因带动测试工装，功率较大，需连接充电器使用，如果设置灵敏度数值较小的情况下，可以使用内置电池工作。
按键说明
一共有四个按键，从左到右依次为选择键、增加键、减小键、确认键
选择键：
此按键用来选择要改变的参数，共有4个LED管来显示4个代码，分别代表显示的内容，1代表波形代码，2-4位代表要更改的参数（第2位代表数值的百
位，第3位代表十位，第4位代表个位）LED管右下脚的亮点，表示现在选中的参数；可以进行更改。
增加键：
当使用选择键选择好数码管更改内容后，使用此键进行参数更改。
减小键：
当使用选择键选择好数码管更改内容后，使用此键进行参数更改。
确认键：当数值更改完毕后，此键确认后将确认参数的更改，并产生相应的波形。
波形说明（第一位代码代表如下内容）
★ 模拟仪胎心率
心率设置范围：30-240bpm（初始数值：120bpm）
★ 胎心震动强度
强度设置范围：1-15（初始数值：8）
强度数值越大，扬声器震动的强度越强，当强度较大时，务必连接充电器使用，否则模拟仪将会自动关机
注意：同等情况下，模拟胎心的圆球（如下图所示）越大，强度会越强；越小，强度越弱
★ 震动脉冲宽度
脉冲宽度设置范围：20-80ms（初始数值：40ms）
脉冲宽度值越高，脉冲宽度越宽，每次胎心跳动时，高电平所占脉宽
检测多普勒仪器灵敏度的方法：
A、减小模拟仪灵敏度参数设置；
B、减小模拟胎心的圆球的大小，越小，临床上代表胎儿月份越小；
C、通过调整扬声器和水箱之间的距离，可以调整模拟胎心到水箱底部的距离，通过此参数调整，可以检测胎心仪对胎儿心脏深度检测范围的一个测试，
最好测试范围3~15cm；
胎心模拟仪使用操作说明：

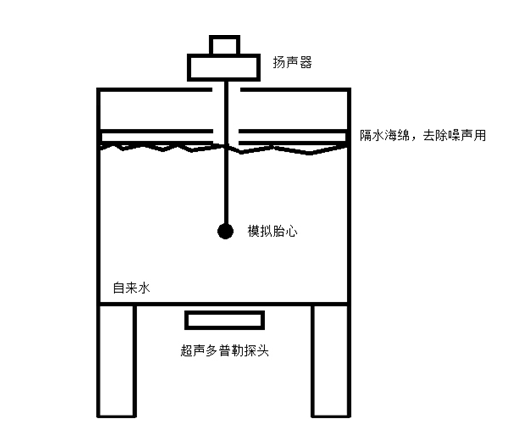

★ 放置测试工装到工作台，测试工装里面请放入自来水，水面高度距离入水口5cm左右；放好水后，请在水面上面放置一层薄薄的海绵，放置于水面之
上，作用为去除水面波纹的影响，取得更好的声源效果；在海绵中间部位有一个直径约3cm的孔，将扬声器连接的焊锡丝拉直，注意焊锡丝的最头端
有一个球形的团，作为一个模拟胎心；模拟胎心距离工装容器底部的高度应大于3cm以上；务必将超声耦合剂放置于超声探头上面，并放置超声探头
于工装容器底部，测量模拟胎心的震动。
★ 将扬声器雷莫头插头连接到胎心模拟仪顶部雷莫头座位置。
★ 开机后显示1.120，此时使用多普勒探头测试，胎心率为120bpm。改变参数数值，胎心率数值对应改变。
更详细的参数说明，请查看说明书
