仪器特点及功能介绍

       SKX-1000E+  血氧模拟仪是一款用于测量血氧饱和度类产品开发及检测的信号模拟工具，由于其可以产生不同曲线、不同脉搏幅度的模拟光学信

号，是开发测量血氧类产品的必备首选工具，其具有宽广的信号幅度范围，可以模拟出多种强度、频率的血氧类信号，是开发测量血氧类产品的重要工

具。本模拟仪同时具有对血氧测量产品的检测功能，用于检测血氧类产品的各项参数指标是否可以到达国家标准要求。后续章节将详细介绍检测过程中

的设置等。

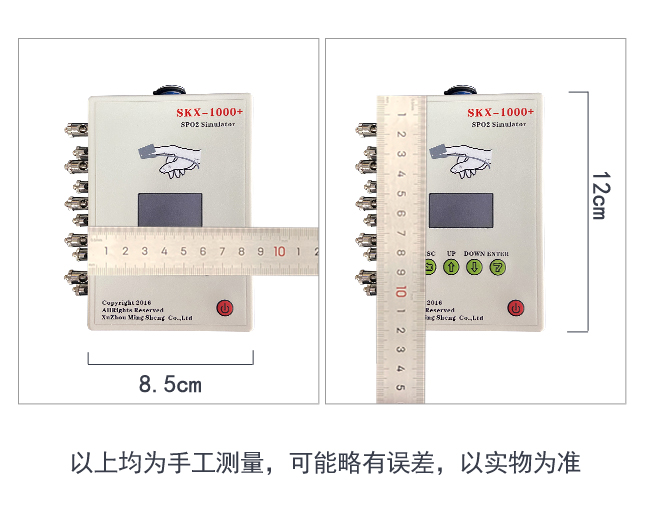

尺寸重量说明（以下均为手工测量，可能略有误差，具体以实物为准）

SKX-1000E+特点如下：

★  内置18650大容量锂电池，电源管理模块，在使用过程中保证电源稳定、低干扰的输出。选配标准的micro usb通用接口电源充电器。

★  采用菜单式操作，参数更改简单、方便、快捷，方便用户设置。

★  采用OLED显示屏，显示菜单内容。

★  简单的按键操作，菜单管理，使用简单方便。

★  内置中英文的波形设置说明，轻松了解波形设置及参数选择。

★  本模拟仪为透射式血氧光学模拟仪器。

★  在SKX-1000D+的基础上，增加了心电（ECG）、呼吸（Resp）的功能。

★  具有10个心电类产品的万用接头，方便连接检测各种心电类产品的性能。

血氧部分性能介绍：

外置式模拟手指，可以方便连接任何血氧类检测仪器；

是一款透射式多功能光学模拟仪，内置常用的BCI、Nellcor、Minray、Masimo、BioLight、EDAN、Creative、OmiMax；

血氧饱和度模拟范围：

80%、85%、90%、98%，4点数值检测校准，误差≤1%；

60%、65%、70%、75%，4点数值检测校准，误差≤2%；

脉率模拟范围：

30bpm、60bpm、80bpm、100bpm、120bpm、160bpm、180bpm、240bpm,共8个测试点，误差≤1bpm；

脉搏强度范围：

1%、2%、4%、5%、10%、20%

心电部分性能介绍：

★  正常的心电波形，可以输出不同幅度及种类的12导同步波形I，II，III，aVR，aVL，aVF，V1，V2，V3，V4，V5，V6；

★  正反方向的心率检测波形，用于检测心率范围；

★  方波，使用方波测量扫描速度；

★  正弦波，测量幅频特性；

★  可改变T波幅度，心率数值，R波幅度，R波宽度的模拟QRS波形，通过改变R波的宽度来模拟成人或者儿童或者新生儿的心电波形；

★  通过RA-LL标准Ⅱ导联输出呼吸波形，基线阻抗固定为1K，阻抗变化大约为2Ω的阻抗呼吸波形，并可改变呼吸率的数值；

★  可以设置心电波形信号幅度；

★  具有脉冲宽度可以连续调整的脉冲起搏信号，用于检测ECG的脉冲起搏能力；

仪器使用时的注意事项

①  因为血氧饱和度检测时需要对应的是光学信号，因此在使用本模拟仪时，请尽量避免在强光照射下进行检测，可能引起数值的偏差，特别是数字血氧

     进行检测时，必要的时候可以使用一些遮光设施进行光线遮挡；

②  本模拟仪的模拟手指具有正反（或者上下）的方向性，只有且必需在方向正确的前提下，才能进行正常的工作；

③  当模拟仪工作时，如果连接使用充电器，则可能增加ECG波形的工频干扰，一般情况下，仪器的心电模块部分会过滤这部分干扰，呼吸波形的干扰可

     能大一些，会产生并叠加正弦波信号，血氧饱和度的模拟波形，也会引起波形叠加工频干扰；

④  本模拟仪上电后自动产生血氧饱和度数值为98%，脉率为80bpm，脉搏强度为5%，NELLCOR曲线的血氧参数数据和代码是6的正常心电波形、呼吸

     率为15bpm的呼吸波形；

⑤  当连续一分钟内没有按键操作时，屏幕将会自动关闭，按任一按键后屏幕恢复显示，在屏幕关闭后，指示灯开始工作，每5秒闪烁一次；屏幕恢复显

     示后，指示灯停止闪烁；

⑥  当使用NELLCOR或者迈瑞曲线时，请必须选择660nm/905nm的血氧探头，这样易于和临床数据保持一致性；当使用BCI或曲线时，请使用

     660nm/940nm的血氧探头，这样易于和临床数据保持一致性；当选择MASIMO曲线时，请使用MASIMO原装探头。

SKX-1000E+模拟仪的待机工作时间

①  当电量显示为0%的时候开机状态下，模拟仪可以再工作1分钟后自动关机，如果选择任意按键，则定时关机进行延时，直至1分钟内无按键处理后自动

     关机；

②  当电量显示为10%的时候开机状态下，模拟仪可以再工作5分钟后自动关机，如果选择任意按键，则定时关机进行延时，直至5分钟内无按键处理后自

     动关机；

③  当电量低于0%时，模拟仪将不能再次开机；

心电部分的接法

①  心电图机接法：RA-R（右手），LA-L（左手），LL-F（左腿），RL-RF(N)（右腿），C1-C6胸导；

②  监护仪接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色），RL-右脚（绿色），C1-C6胸导（棕色）；

③  三导联接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色）；

④  欧标对应接法：L-LA R-RA RF(N)-RL F-LL C-V；

⑤  本模拟仪开机时默认Ⅱ导联幅度是1mV，在心率检测波形、方波、正弦波、QRS波中，Ⅱ导联的幅度都是1mV。

心电部分的接法

本模拟仪共有五个按键

自左至右分别为返回键、增加键（右移）键、减小（左移）键，确认键和右下角的开机键。

按键定义：

返回键：

从低层菜单返回到高层菜单，第一层菜单为最高层菜单，第三层菜单为最低层菜单；

增加键：

在第一、二层菜单中进行向后选择菜单项，心电波形为第一项，菜单设置为最后一项；

减小键：

在每一、二层菜单中进行向前选择菜单项，心电波形为第一项，菜单设置为最后一项；

确认键：

选择确认键，将从高层菜单进入下一层菜单，在第三层菜单中，确认键将确认参数更改并产生对应的波形。

开关键：

开机：长按开机键两秒，当显示“操作帮助”时，再按下选择键，进入仪器主界面。

关机：屏幕显示的状态下，长按开关键两秒，仪器关机。

注：当开机显示“操作帮助”时，此时的增加键的功能为向下翻一页，减小键的功能为向上翻一页，确定键此时不起任何作用，只有按选择键方可进入仪器

       主界面。

       显示的操作帮助是可选择关闭时，下面为关闭操作帮助的步骤：

       1、长按开关键，再按下选择键，进入仪器主界面。

       2、使用增加键或者减小键，将“模拟血氧”调至“菜单设置”，然后按下确定键，此时第三行的项目变为默认波形。

       3、再使用增加键3次，将“默认波形”调至到“显示帮助”，按下确定键，此时*号从第三行跳到第四行。

       4、*号在“显示”右边时，按下确定键，此时*号变为？号，使用增加键将“显示”改为“关闭”，再按下确定键。

       5、按返回键，将*返回到“显示帮助”右边，使用增加键，调至到“保存设置”。

       6、按确定键，*号移动到“确认”行，再按确定键，*号改为？号。

       7、点击确认键，此时“确认”变为“保存完成”，表示保存完成。

       8、长按开关键，关机开机，将会跳过跳过“操作帮助”，直接进入仪器主界面。

本模拟仪的波形类型一共有13种，分别是

波形类型参数列表说明

说明书下载地址： SKX-1000E+操作说明书

视频操作网址：SKX-1000+系列视频讲解

操作视频网址：测试迈瑞监护仪的操作方法

视频操作观看密码：XZMSDZ

视频操作网址：SKX-1000+操作（高清）视频
