仪器特点及功能介绍

       SKX-1000F 血氧模拟仪是徐州铭昇公司专业开发的一款用于测量血氧饱和度类产品开发及检测的信号模拟工具，由于其可以产生不同曲线、不同脉

搏幅度的光学信号，是   开发测量血氧类产品的必备首选工具，其具有宽广的信号幅度范围，可以模拟出多种强度、频率的血氧类信号，是开发测量血氧

类产品的重要工具。本模拟仪同时具有对血氧测量产品的检测功能，用于检测血氧类产品的各项参数指标是否可以到达国家标准要求。后续章节将详细介

绍检测过程中的设置等。

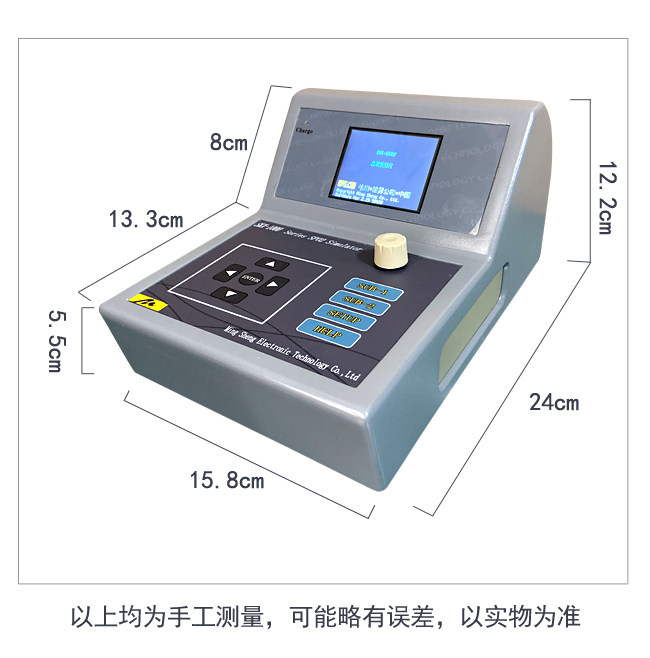

尺寸重量说明（以下均为手工测量，可能略有误差，具体以实物为准）

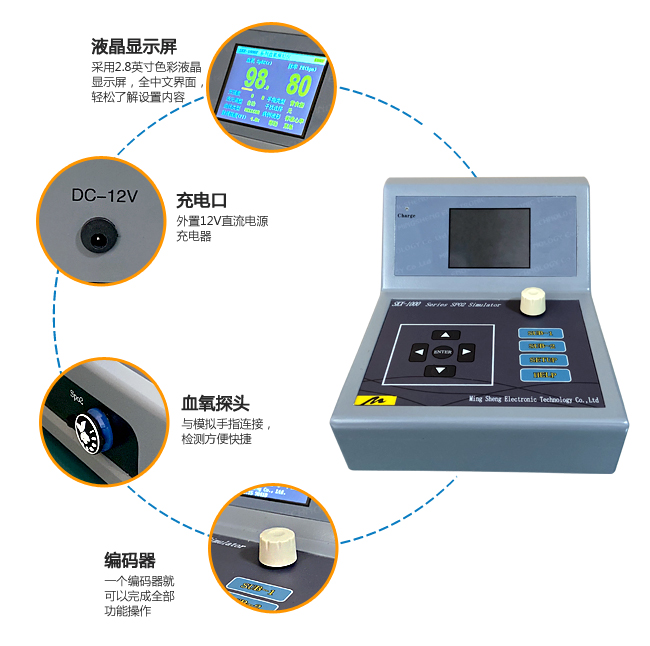

SKX-1000F 特点如下：

★  内置4节18650大容量锂电池，电源管理模块，在使用过程中保证电源稳定、低干扰的输出、外置12V直流电源充电器。

★  采用菜单式操作，参数更改简单、方便、快捷，方便用户设置。

★  采用2.8英寸色彩液晶显示屏，显示菜单内容。

★  简单的按键操作，菜单管理，使用简单方便，更加提供了快捷按键，在开发过程中可以一键快速设置功能。

★  内置中英文的设置说明，轻松了解设置内容。

★  配备编码器操作，全部功能操作一个编码器就可以全部完成。

★  本模拟仪为透射式血氧光学模拟仪器。

★  可选择模拟多种不同肤色，粗细的手指项；

★  可选择多种干扰波形方式，抖动，波形漂移等；

★  可选择多种病例，心率不齐，心动过速，心动过缓，高血压，肥胖，特殊病例等；

★  可以测试穿戴式血氧产品（定制治具）；

★  可选配U盘，编辑回放U盘文件内容。

SKX-1000F 性能如下

★  血氧饱和度模拟范围：

     0.0%-100.0%，  初始值98.0%

     100.0%-71.0%，误差≤1%

     70.9%-35.0%，  误差≤2%

     34.9%-0.0%，    误差≤3%

★  脉率模拟范围：

     10bpm-500bpm，  步长为 1bpm，误差≤1bpm     初始值80bpm

★  曲线选择：

     OxiMax，MASIMO，MASIMO1，MASIMO2，BCI，NELLCOR，PM8000，iMEC10，EDAN，

     Creativ，BLT，Comen，GoldWay，Philips，GE Dash，ZonDon，Kantai，Nihon

     初始值：NELLCOR

★  脉搏信号幅度范围（PI值）：

     0.04%-20.0%     初始值 4.0%

    1.0%-20.0%，步长1.0% ；0.1%-1.0%，步长0.1%；0.1%以下分0.08%、0.06%、0.04%三种强度

    弱灌注为脉搏信号幅度小于0.3%时的统称

★  透光强度调整范围：

      0-1000，  步长1

      透光强度调整为自动或手动，透光强度调整可以设置为不同类型的手指设置

★  脉搏强度调整范围：

     血氧100.0%-81.0%时，脉搏强度最高为20.0%；

     血氧80.9%-71.0%时，  脉搏强度最高为15.0%；

     血氧70.9%-51.0%时，  脉搏强度最高为10.0%；

     血氧50.9%-0.0%时，    脉搏强度最高为8.0%；

★  手指类型：

     黑拇指，黄拇指，白拇指，黄食指，白食指，黑小指，黄小指，白小指；

★  干扰类型：

     无，漂移1-漂移12，抖动1，抖动2，抖动3等16种选项；

★  病例选择：

     标准心率，心律不齐，心动过速，心动过缓，低血压，高血压，肥胖，特殊病例；

★  可以使用我公司提供的windows编辑软件编辑合成多种脉搏波形，通过U盘进行波形输出，通过更改采样率及幅度值，可模拟多种脉搏波形，用于检

     测血氧类设备的脉搏波识别算法的兼容性及广泛性。可以应用此功能，对比于市场上成熟产品来快速完善新产品的定型。此外还提供波形文件存储格

     式，可以将临床采集的脉搏波形再次还原为模拟波形用于验证算法等功能。在此功能处可以更改曲线和血氧数值。如果在此功能上有其它要求，可联

     系我公司特殊定制。

注：当使用NELLCOR或者迈瑞曲线时，请必须选择660nm/905nm的血氧探头，这样易于和临床数据保持一致性；当使用BCI曲线时，请使用

         660nm/940nm的血氧探头，这样易于和临床数据保持一致性；当选择MASIMO曲线时，请使用MASIMO原装探头。

SKX-1000F 按键定义说明

SKX-1000F 的主要操作使用↑上、↓下、←左、→右、和ENTER（确认）键进行软件操作，并配备了编码器，所有的操作都可以通过编码器进行操作，

编码器有3种按键状态，左转，右转，回车按键（代表确认）。当选择某一项菜单后，可以使用确认键进行选择，在选择状态下，可以使用左、右进行

数值更改。

SUB-1：快捷设置血氧饱和度数值组（血氧，脉率，脉搏强度），具体数值在菜单中设置。

SUB-2：快捷设置血氧饱和度数值组（血氧，脉率，脉搏强度），具体数值在菜单中设置。

SETUP：菜单设置快捷键。

Help   ：帮助键，打开帮助说明。

方向键 ：用于调整光标的位置，及时更改参数

ENTER：回车键即确认键，确认更改参数或者进入返回到某一窗口

编码器 ：用于软件界面中的操作，共有3个功能，左转，右转，按下（确认）。
