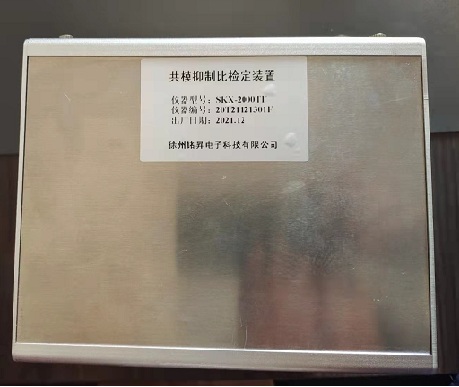

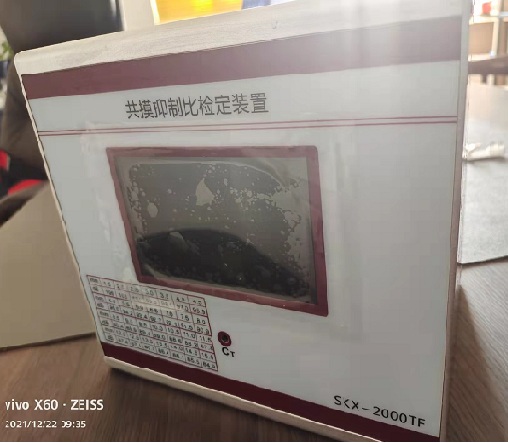

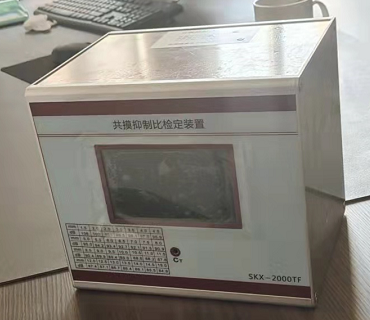

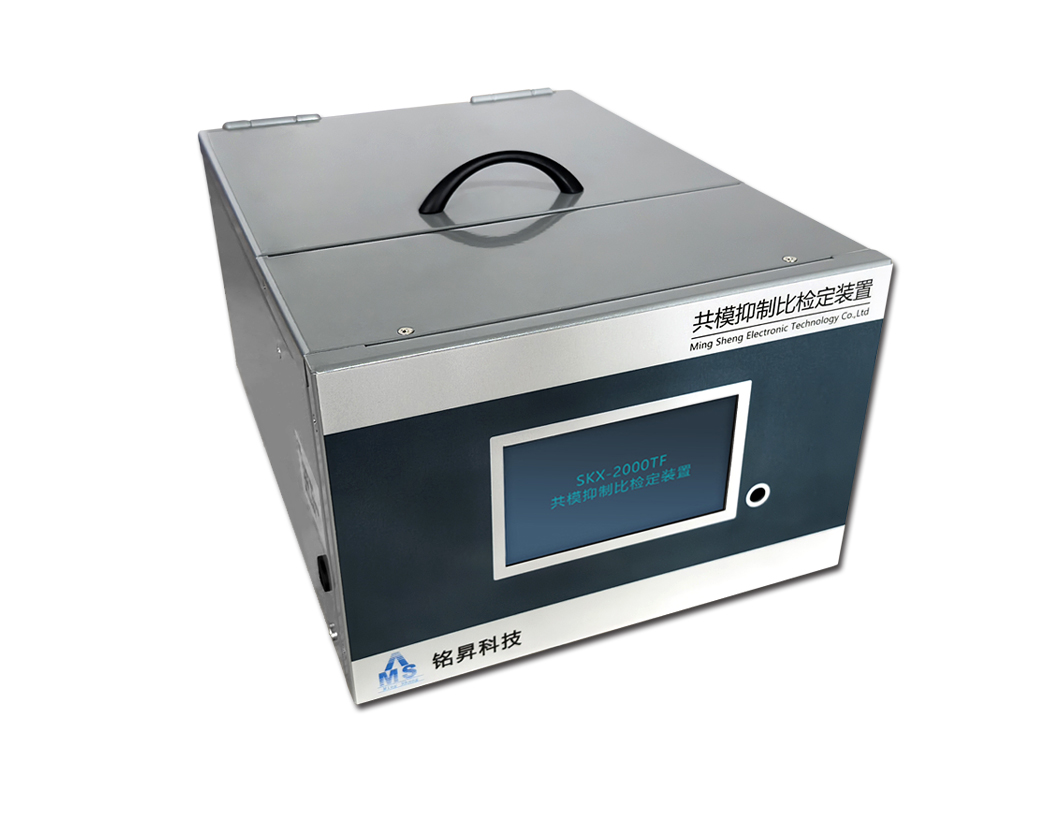

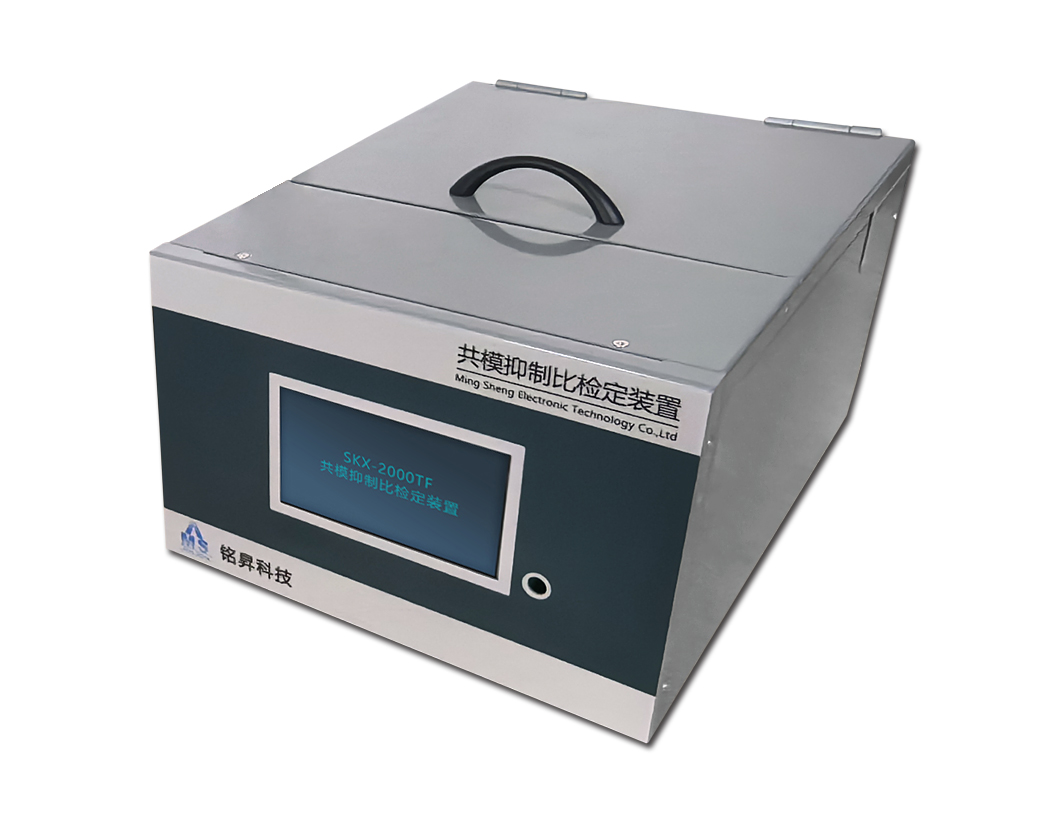

共模抑制比检定装置SKX-2000TF型

(可以配我公司的2000T型心电模拟检测仪用，也可以单独购买配其他心电类检测产品使用）

原理

                                                                                    ★   G为一个正弦信信号源，频率50HZ，有效值20V

                                                                                    ★   V为共模电压表

                                                                                    ★   C1为100pF电容

                                                                                    ★   CT为0-200pF

                                                                                    ① 将共模电压表和检心电图机置于金属板上，金属板接地。

                                                                                    ② 开机后预热5分钟，待共模电压表稳定后，调节CT，使其显示10±0.3V。

                                                                                    ③ 连接被检心电图机，设置灵敏度10mm/mv，记录速度25mm/s。

                                                                                    ④ 通过按键依次选择导联，分别测量描计记波形幅度，取其最大者Hc.

共模抑制比CMRR按下式计算

CMRR=20lg(2.83*10⁴*H₀/H_C)(dB), 式中H0=10mm

或者查找对应表格计算共模抑制比。
