H2-2000KU心电信号模拟仪

H2-2000KU心电信号模拟仪

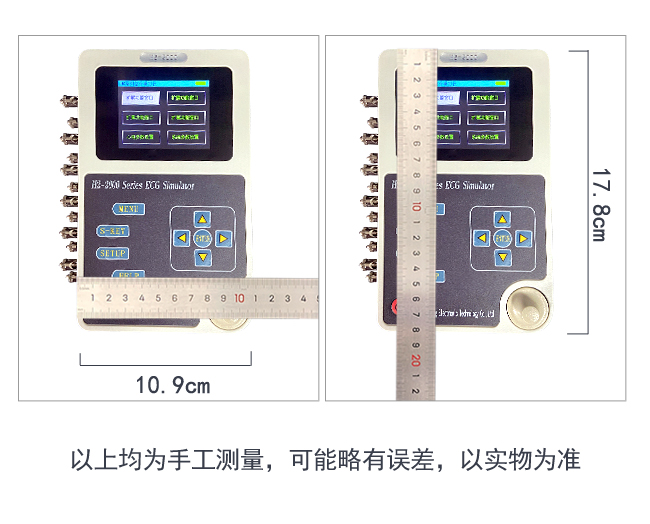

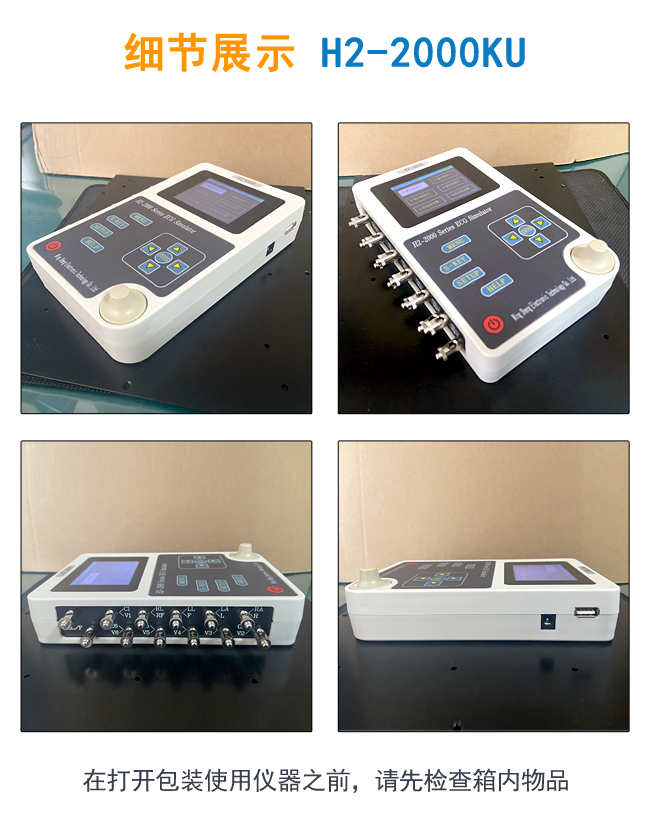

尺寸重量说明(以下均为手工测量,可能略有误差,具体以实物为准)

名称

长(cm

宽(cm

高(cm

重量(g

仪器

10.9

17.8

3.5

526

包装盒(内含仪器)

28.5

23.5

11.5

1005


H2-2000KU 产品标准配置

1、2.8英寸彩色显示屏,按键操作;

2、选配内置4节18650锂电池,可连续长时间工作,去除干扰;

3、配备外置电源适配器;

4、配置10个通用心电接头,可以连接扣式,夹式,香蕉插等多种心电导联线;

5、配置实体按键和编码器,操作更加方便;

6、中英文菜单式界面操作,更改参数更加方便,参数配置显示明显;

7、标配数据库包括MitBih,ahadb,cudbnstdb,ansiaami(室速),数据库文件还原时可以更改设置不同采样率及幅度进行还原;

8、多达60多种异常波形同步12导联输出,更多的组合异常波正在添加中;

9、可以自定义数据波形,存储于U盘中,通过模拟仪进行回放;

A、可选配多达290条真实异常波形数据库,复合异常心电波形,多种叠加异常波形;

B、可选配3000多条真实波形库,用于验证各种算法;


H2-2000KU 适用范围

★  便携式监护仪和电池供电的监护仪

★  基于心电图的手术室和重症监护的心率监护仪

★  使用遥测的重症和转送心电监护仪

★  新生儿/小儿监护仪

★  心率失常监护仪和除颤监护仪

★  带显示屏幕的心电图机

★  各种具有分析功能的心电图机类设备可以初步检测上述设备的性能参数及功能参数


H2-2000KU 性能介绍

心电部分性能介绍:

①  采用10个万用心电接头,可以方便快捷连接监护仪、心电图机等心电类产品导联线

②  正常的心电波形,可以输出不同幅度及种类的12导同步波形Ⅰ,Ⅱ,Ⅲ,AvR,AvL,AvF,V1,V2,V3,V4,V5,V6;

③  心率检测波形(尖角波形),用于检测心率范围;

④  方波,使用方波测量扫描速度及测试低频特性;

⑤  正弦波,测量幅频特性

⑥  QRS-T波,可改变T波幅度,心率数值,R波幅度,R波宽度的模拟QRS波形,通过改变R波的底部宽度来模拟成人或者儿童或者新生儿的心电波形;

⑦  通过RA-LL标准Ⅱ导联输出呼吸波形,基线阻抗固定为1K,阻抗变化大约为2Ω的阻抗呼吸波形,可以改变呼吸波形的幅度(可改变阻抗)并可改变

     吸率的数值;

⑧  前置起搏信号的同步心电波形、异步起搏信号、QRST波;

⑨  MIT数据库中的四类心率不齐的波形,用于检测心率计对心率不齐的响应;

⑩  可以改变底部宽度的三角波形,测试心率计对不同宽度的R波的响应;

⑪  配置U盘后可以输出nstdbmitbih,ahadb,cudbsventdb,fibdb,ventdb的波形;

⑫  多达60多种异常心电波形;

⑬  选配通过U盘中存储的异常真实人体心电波形,可以输出多种单一异常波形,及多种心电异常波形组合波形

⑭  选配真实异常波形数据库,用于验证更多的真实数据




H2-2000KU 心电部分参数

波形类型

项目

参数

心电波形

普通心电

心率范围:30 bpm-300 bpm

尖角波形

心率

心率范围:5 bpm-400 bpm

幅度

幅度范围:0.1mV-5mV

宽度

宽度范围:10 ms – 250 ms

方向

上、下两个方向

校准波形

心率

心率范围:20 bpm-120 bpm

幅度

幅度范围:0.1mV-5mV

宽度

宽度范围:10 ms-300 ms

方波

频率

频率范围:0.001 Hz- 50 Hz

幅度

幅度范围:0.1mV-5mV

正弦波形

频率

频率范围:0.01 Hz-150 Hz

幅度

幅度范围:0.1mV-5mV

呼吸波形

呼吸率

心率范围:0 rbpm-150 rbpm 小于5可以测试窒息

幅度

幅度范围:0.5R-3.0R

同步起搏

心率

心率范围:10 bpm-200 bpm

脉冲宽度

宽度范围:0.1 ms – 2 ms

脉冲幅度

幅度范围:2mV-4mV

脉冲方向

正向、反向

QRST

T波幅度

幅度范围:0 mV-1.2 mV

R波幅度

幅度范围:0.1mV-4mV

R波心率

心率范围:10 bpm-250 bpm

R波宽度

宽度范围:10 ms – 200 ms

心率不齐

二联率

心率数值:80 bpm 或者40 bpm

慢二联率

心率数值:60 bpm 或者30 bpm

快二联率

心率数值:120 bpm

双向收缩

心率数值:90 bpm或者45 bpm

异步起搏

QRS心率

心率范围:10 bpm-200 bpm

脉冲心率

心率范围:10 bpm-200 bpm

脉冲宽度

宽度范围:0.1 ms – 2 ms

脉冲幅度

幅度范围:2mV-4mV  步长1mV

脉冲方向

正向、反向

类型

单、双脉冲

叠加波形

正弦+三角波

正弦波频率范围:1Hz-100Hz

正弦波幅度范围:0.5mV-1mV

三角波频率范围:0.2Hz-1Hz

三角波幅度范围:0.1mV-4mV

QRS+三角波

QRS波心率范围:30bpm-200bpm

QRS幅度范围:  0.5mV-1mV

三角波频率范围:0.2Hz-1Hz

三角波幅度范围:0.5mV-4mV

QRS+正弦波

QRS波心率范围:30bpm-200bpm

QRS幅度范围:  0.5mV-1mV

正弦波频率范围:35Hz-60Hz

正弦波幅度范围:0.1mV-4mV

波形类型

项目

参数

异常波形

异常波的波形类型



1、  室早:

A、单个室早

B、连发室早

C、多发室早

D、多源室早

E、每分钟11个室早

F、每分钟24个室早

G、连续室早

H、室早二联律

I、室早三联律

J、室早四联率

K、室早二、三连律

L、  间位室早(插入性室早)

2、  房早:

A、单个房早

B、  连发2个房早

C、  连发多个房早

D、    房早二联律

E、  房早三联律

F、  房早四连律

G、房早二、三连律

H、    间位房早(插入性房早)

I、   房早未下传

3、  传导阻滞:

A、II

B、  III

C、  IIII

D、  IIII

4、  停博:

A、间歇停博

B、  连续停博

5、  室上性心动过速:

A、阵发性室上性心动过速

B、  连发室上性心动过速

6、  窦性心动过缓

7、  窦性心动过速

8、  逸博心律:单个逸博

9、  房扑:

A、标准心率房扑

B、  心率过速房扑(2:1下传)

C、  心率过速房扑(3:1下传)

D、    心率过缓房扑(5:1

E、  心率过缓房扑(4:1),

10、          房颤:

A、标准心率房颤

B、  过缓心率房颤

C、  过速心率房颤

11、          室速

12、          室颤

13、          窦性心律不齐:

A、正常心率不齐

B、  过缓心率不齐

C、  过速心率不齐

14、          完全性左束枝传导阻滞

15、          完全性右束枝传导阻滞

16、          左前支传导阻滞

17、          不全性右束枝传导阻滞

18、          急性高侧壁心肌梗死

19、          急性下壁心肌梗死

20、          广泛性前壁心肌梗死

21、          二尖瓣P

22、          肺形P

23、          结性心率

24、          左心室肥大,RV5波形:RV5>2.5R/V<1

25、          WPW综合征:

A型、

B

26、          右心室起搏心率:

A、右心室起搏心率

B、  右心室起搏未成功

27、          右心房起搏心率:

A、右心房起搏心率

B、  右心房起搏未成功


H2-2000KU 的连接

设备的连接:

①  监护仪接法:RA-右手(白色),LA-左手(黑色),LL-左脚(红色),RL-右脚(绿色),C1-C6胸导(棕色);

②  三导联接法:RA-右手(白色),LA-左手(黑色),LL-左脚(红色);

     或者采集导联为Ⅱ时:RA-右手(白色),LL-左脚(红色),RL-(参考地、反馈点);

     或者采集导联为Ⅰ时:RA-右手(白色),LA-左手(黑色),RL-(参考地、反馈点);

③  两导联接法:采集导联为Ⅱ时请连接RA-LL,采集导联时请连接RA-LA;

④  欧标对应接法:L-LA R-RA RL(N) F-LL


心电信号的注意事项

①  心电模拟仪可以对心电类设备进行定标,定标导联仅仅限于Ⅱ,即RA-LL端输出的信号幅度,连接心电设备的RA导联至模拟仪的RA端,LL导联至

     模拟仪的LL端,则心电设备采集的信号对应软件中设置的信号幅度范围(RA-LL端输出查分信号对应于软件设置的幅度参数);

②  正常的心电波形的波形幅度是固定的幅度,不是具体的幅度值,只代表大致幅度,可以设置0.5、1、2,对应调整波形输出幅度;

③  如果定标其他导联时,请按照下列方法进行定标:

A、Ⅰ导联定标:请将导联线RA连接至模拟仪RA端,导联线LA连接至模拟仪LL端,此时心电设备采集的信号就是Ⅰ导联的定标信号;

B、C导联定标:请将RA、LA、LL并联后连接至模拟仪RA端,C1或者其他胸导联连接至模拟仪LL端,此时采集到的C1(或者其他胸导联)则为标准的定标

     信号;


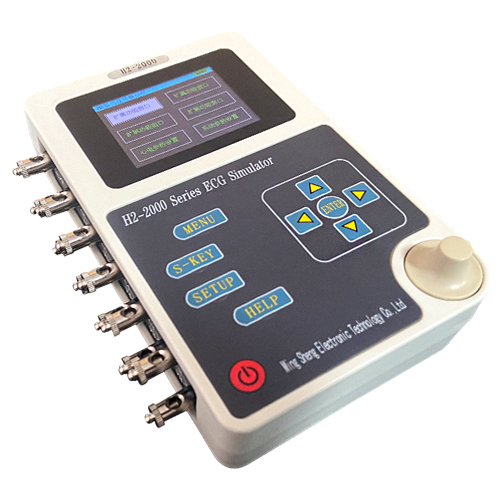

H2-2000KU 按键功能介绍

Menu:主屏幕按键,在任意画面中选择此按键,将返回到功能窗口选择界面

S-Key:快捷按键,可以设置一个快捷按键,快速进入一个功能窗口

Setup:系统参数设置选择键,用于快速进入系统设置参数窗口

Help  :帮助键,提示帮助功能

方向键:用于调整光标的位置,及时更改参数

Enter :回车键即确认键,确认更改参数或者进入返回到某一窗口

编码器:左转,右转,确认3个功能按键,用于快速选择窗口及参数,确认后快速更改参数内容



H2-2000KUI

H2-2000KU 操作手册下载

H2-2000KU   异常波形图库下载
