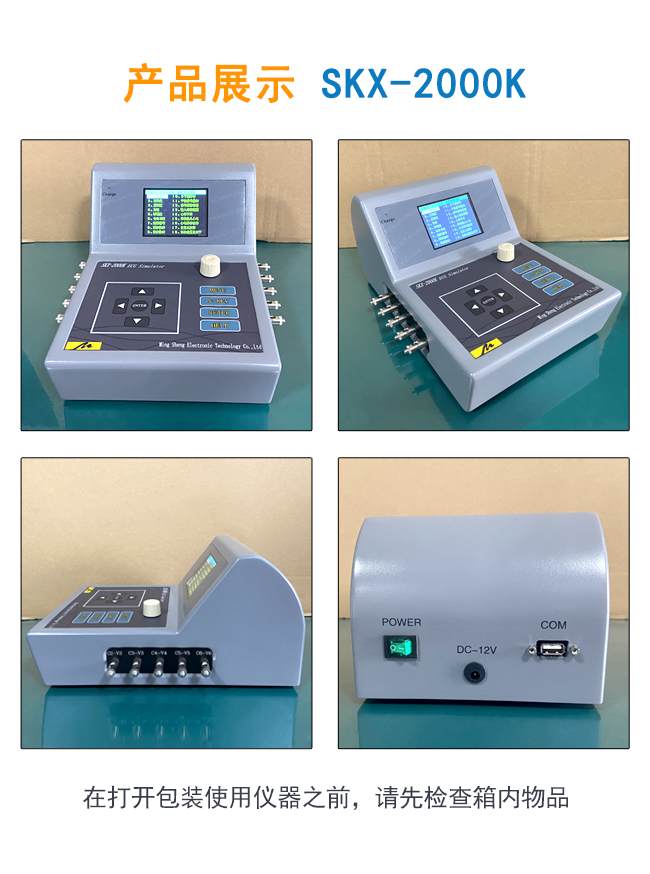

SKX-2000K型心电信号模拟仪

SKX-2000K心电信号模拟仪是徐州铭昇公司专业开发的一款用于心电类产品开发及检测的信号模拟工具，由于其可以产生多种人体心电级的信号，

是开发心电类产品的必备首选工具，其具有宽广的信号幅度范围，可以模拟出多种幅度、频率的心电类信号，是开发心电类产品的重要工具。本模拟仪同

时具有心电类产品的检测功能，用于检测心电类产品的各项参数指标是否可以到达国家标准要求，后续章节将详细介绍检测过程中的各种信号的设置等。

本模拟仪同时具有与计算机通信功能，通过计算机下载到MIT-HIB ECG 数据库中的几十种心电数据，通过模拟仪生成波形信号提供给心电类产品进行开

发或者测试。


尺寸重量说明（以下均为手工测量，可能略有误差，具体以实物为准）

名称	长（cm）	宽（cm）	高（cm）
机器尺寸	25	19.6	12.5
小号皮箱尺寸	30	23.9	18.9
纸箱尺寸	32.5	31.8	31
总重量（机器、皮箱、纸箱）：3.9公斤

SKX-2000K特点如下：

★ 采用10个万用心电接头，可以方便快捷连接监护仪、心电图机等心电类产品导联线。

★ 内置4节18650大容量锂电池，电源管理模块，在使用过程中保证电源稳定、低干扰的输出。外置12V直流电源充电器。

★ 采用菜单式操作，参数更改简单、方便、快捷，方便用户设置。

★ 采用2.8英寸色彩液晶显示屏，显示菜单内容及描绘模拟产生的各种波形，给用户直观的观察模拟仪产生的各种信号。

★ 简单的按键操作，菜单管理，使用简单方便，更加提供了快捷按键，在开发过程中可以一键生成快捷波形。

★ 内置全中文的波形设置说明，轻松了解波形设置及参数选择。

★ 可以选配编码器操作，全部功能操作一个编码器就可以全部完成。

★ 通过改变显示的导联，可以在屏幕上观察到各个导联产生的波形。

SKX-2000K功能如下：

◆ 心电波形

◆ 三角波

◆ 正弦波

◆ 方波

◆ 呼吸波

◆ QRS波

◆ 起搏信号

◆ 同步脉冲

◆ 异步脉冲

◆ ST段异常

◆ 干扰信号叠加

◆ 信号漂移容差

◆ 输入动态范围

◆ 心率不齐

◆ 母亲胎儿心电

◆ 心电异常波形

◆ 自定义波形

SKX-2000K 按键定义说明

SKX-2000K的主要操作使用↑上、↓下、←左、→右、和ENTER（确认）键进行软件操作如果配备了编码器，则所有的操作可以通过编码器进行操作，编

码器有3种按键状态，左转，右转，回车按键（代表确认）。

当选择某一项菜单后，可以使用确认键进行确认选择，在选择状态下，可以使用左、右进行数值更改。

SETUP：菜单设置快捷键。

HELP：帮助键，在某一波形界面中打开帮助说明。

S-KEY：某一波形快捷键，在菜单中设置快捷键为波形代码，比如选择2，则此键代表为波形2，三角波的快捷方式按键。

MENU：菜单键，在任何界面中，选择此按键将进入菜单设置界面。

SKX-2000K分为SKX-2000KⅠ、SKX-2000KⅡ、SKX-2000KⅢ共三种机型，分别具有不同的功能，通过选择不同的模块，可以产生不同的波形，

其列表如下：

型号	波形代码	备注
SKX-2000K I	1、2、3、4、5、6、7、8、11、12、13、14
SKX-2000K II	1、2、3、4、5、6、7、8、11、12、13、14 可以选配以下波形中的一种或多种：偏置电压、9、10、15、16、17	偏置电压模块： ST段异常模块：异步脉冲模块：母亲胎儿心电波模块：心电异常波形模块：自定义波形模块：在基本型的价格基础上增加选配模块价格为SKX-2000K II的价格
SKX-2000K III	全部波形1-17

波形介绍：

请注意：波形幅度的定义为RA-LL（Ⅱ）的波形幅度，幅度定量输出为RA-LL端，如果定标Ⅱ时，请将采样导联RA、LA、LL对应连接仪器；如果定标Ⅰ

时，请将采样导联LA连接至仪器RA，LL对应连接，RA连接至仪器LA端；如果定标C（V）时，请将采样导联RA、LA、LL短接至一起后连接仪器的LL端，

然后将采样导联C连接至仪器RA端。

波形类型	项目	参数
心电波形	心率	心率范围：10 bpm-200 bpm
	幅度	幅度范围：1 mV
	步长	1.0mV

三角波	心率	心率范围：10 bpm-350 bpm
	幅度	幅度范围：0.2mV - 5mV
	步长	0.01、0.05、0.1、1
	方向	上、下两个方向
	宽度	宽度范围：1 ms-220 ms

正弦波	频率	频率范围：1 Hz-200 Hz（内含0.67 Hz）
	幅度	幅度范围：0.1mV - 10mV
	步长	0.01、0.05、0.1、1
	偏置电压	-700mV-+700mV

方波	频率	频率范围：0.1Hz-10 Hz
	幅度	幅度范围：0mV - 4mV
	步长	0.01、0.05、0.1、1

呼吸波	心率	心率范围：60 bpm
	呼吸率	心率范围：5 bpm-120 Rbpm
	幅度	幅度范围：0mV - 120mV
	基本阻抗	0.5K、1 K、2 K、3 K

QRS波	心率	心率范围：10 bpm-250 bpm
	幅度	幅度范围：0.1mV - 5mV
	步长	0.01、0.05、0.1、1
	宽度	宽度范围：10 ms-200 ms
	T波幅度	幅度范围：0mV - 2mV

起搏信号	心率	心率范围：10 bpm-350 bpm
	幅度	幅度范围：0.3mV - 5mV
	步长	0.01、0.05、0.1、1
	方向	上、下两个方向
	宽度	0. 1、0.5、1、2
	类型	单、双脉冲

同步脉冲	心率	心率范围：30 bpm-120 bpm
	幅度	幅度范围：1mV - 700mV有8个选项可选
	类型	单、双脉冲
	方向	上、下两个方向
	宽度	0. 1、0.5、1、2

异步脉冲	心率	心率范围：30 bpm-120 bpm
	幅度	幅度范围：1mV - 700mV有8个选项可选
	类型	单、双脉冲
	方向	上、下两个方向
	宽度	0. 1、0.5、1、2
	频率	频率范围：30 Hz-200 Hz

ST段异常	心率	心率范围：30 bpm-120 bpm
	幅度	幅度范围：1mV - 5mV
	ST	-0.9 - ﹢0.9mV
	步长	0.01、0.05、0.1、1

干扰信号叠加	心率	心率范围：30 bpm-120 bpm
	幅度	幅度范围：0.5mV - 4mV
	步长	0.01、0.05、0.1、1
	工频电压幅度	幅度范围：50mV - 500mV
	频率	频率范围：0.01Hz-60 Hz

信号漂移容差	心率	心率范围：10 bpm-350 bpm
	幅度	幅度范围：0.5mV - 4mV
	步长	0.01、0.05、0.1、1
	三角波幅度	幅度范围：0 mV - 10mV
	频率	频率范围：0 Hz-1 Hz

输入动态范围	频率	心率范围：10 bpm-350 bpm
	幅度	幅度范围：1mV - 12mV
	类型	Wave
	幅度	幅度范围：0mV - 700mV

心率不齐	二联率	心率为80，或者心率为40
	缓变二联率	心率为60，或者心率为30
	快变二联率	计算所有的波，心率为120
	双向收缩	心率为90，或者心率为45

母亲胎儿心电	母亲心率	心率范围：10 bpm-250 bpm
	幅度	幅度范围：0.2mV - 5mV
	胎儿心率	心率范围：60 bpm-240 bpm
	幅度	幅度范围：0.05mV-1mV

心电异常波形	异常波的波形类型	粗糙型心房颤动
		精细型心房颤动
		心房扑动
		窦性心律不齐
		心跳丢失
		房性心动过速
		结性心律
		室上性心动过速
		房性期前收缩
		结性期前收缩
		室性期前收缩类型1
		室性期前收缩类型2
		室性期前收缩类型3
		室性期前收缩类型4
		室性期前收缩类型5
		室性期前收缩类型6
		多病灶室性期前收缩
		每分钟5个室性期前收缩
		每分钟11个室性期前收缩
		每分钟24个室性期前收缩
		频繁多病灶室性期前收缩
		BGM 室早二联率
		TGM 室早三联律·
		成对室性期前收缩
		连续5个室性期前收缩
		连续11个室性期前收缩
		室性心动过速
		粗糙型心室颤动
		精细型心室颤动
		停博
		第一级心传导阻滞
		第二级心传导阻滞
		第三级心传导阻滞
		右束枝传导阻滞
		左束枝传导阻滞
		呼吸性窦性心率不齐
		窦性心动过缓及心率不齐
	周期	时间范围：5秒 –100 秒

自定义波形	计算机下载波形

自定义波形可以把MIT-BIH、AHA、NST、CU、室颤等ECG数据库中的文件存储到U盘，模拟仪读取U盘文件并还原ECG信号；支持用户定义ECG波

形文件，并存储到U盘进行回放（规定的数据格式）。
