SKX-2000G+型 心电信号模拟仪
是一款用于心电类产品开发及检测产品准备性及稳定性的模拟检测工具，由于其可以产生多种人体心电级的信号，
是开发心电类产品的工具，其具有宽广的信号幅度范围，可以模拟出多种幅度、频率的心电类信号，及4种异常波信号！
是开发心电类产品的重要工具。
后续章节将详细介绍检测过程中的各种信号的设置等。
尺寸重量说明（以下均为手工测量，可能略有误差，具体以实物为准）
名称 | 长（cm） | 宽（cm） | 高（cm） | 重量（g） |
仪器 | 8.5 | 12 | 3.2 | 226 |

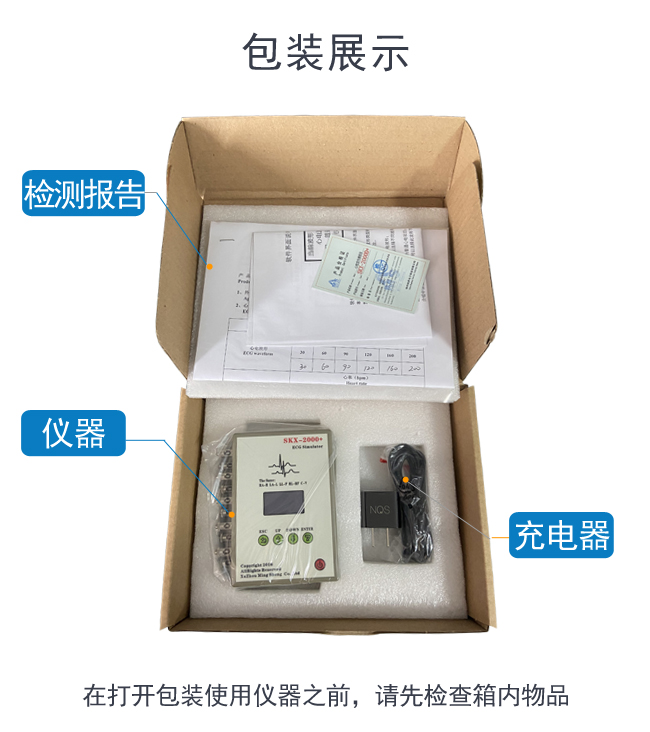

包装盒（内含仪器） | 25 | 19 | 7 | 530 |
SKX-2000G+型 心电信号模拟仪使用说明

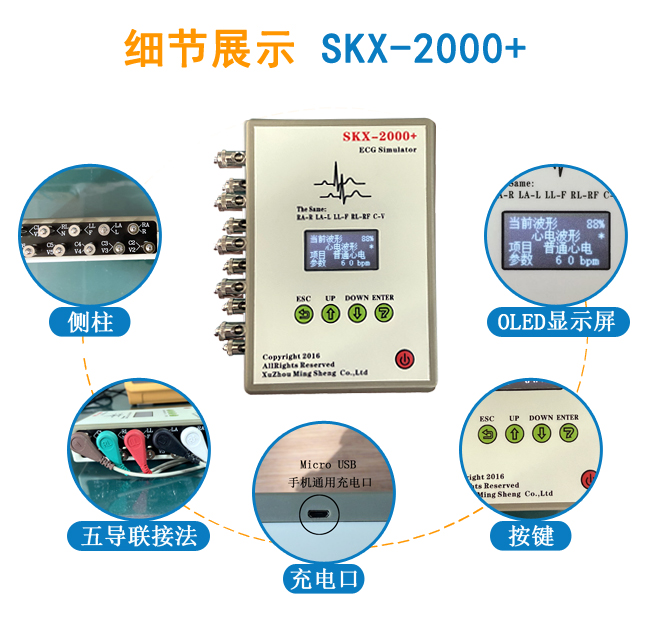

SKX-2000G+ 型 功能特点
★ 采用10个万用心电接头，可以方便快捷连接监护仪、心电图机等心电类产品导联线；
★ 12导联同步心电信号输出，输出不同的12导心电波形；
★ 内置18650大容量锂电池，电源管理模块，在使用过程中保证电源稳定、低干扰的输出。选配标准的micro usb通用接口电源充电器；
★ 采用菜单式操作，参数更改简单、方便、快捷，方便用户设置；
★ 采用OLED显示屏，显示菜单内容；
★ 简单的按键操作，菜单管理，使用简单方便；
★ 内置中英文的波形设置说明，轻松了解波形设置及参数选择。
★ 可选配有创压IBP（电信号）。
SKX-2000G+型 模拟仪的待机工作时间
① 当电量显示为0%的时候，开机状态下模拟仪可以再工作1分钟后自动关机，如果选择任意按键，则定时关机进行延时，直至1分钟内无按键处理后自动
关机；
② 当电量显示为10%的时候，开机状态下模拟仪可以再工作5分钟后自动关机，如果选择任意按键，则定时关机进行延时，直至5分钟内无按键处理后自
动关机；
③ 当电量低于0%时模拟仪，将不能再次开机；
SKX-2000G+型 注意事项
① SKX-2000G+心电模拟仪可以对心电类设备进行定标，定标导联仅限于Ⅱ，即RA-LL端输出的信号幅度，连接心电设备的RA导联至模拟仪的RA
端，LL导联至模拟仪的LL端，则心电设备采集的信号满足软件中设置的信号幅度范围0.1mV-4mV；
② 心电波形中的波形幅度是0.5mV，1mV，2mV，3种固定幅度可选择更改；
③ 如果定标其他导联时，请按照下列方法进行定标：
1) Ⅰ导联定标：请将导联线RA连接至模拟仪RA端，导联线LA连接至模拟仪LL端，此时心电设备采集的信号就是Ⅰ导联的定标信号；
2) C导联定标：请将RA、LA、LL并联后连接至模拟仪RA端，C1或者其他胸导联连接至模拟仪LL端，此时采集到的的C1（或者其他胸导联）则为标准
的定标信号；
④ 关于偏置电压的检测方法，当测试正向偏置时，请选择正弦波形，并连接心电设备的RA至模拟仪的LL端，心电设备的LL至模拟仪的RA端进行正
偏置电压测试；当测试负偏置电压时，请选择正弦波形，并连接心电设备的RA至模拟仪的RA端，心电设备的LL至模拟仪的LL端进行负偏置电压测试；
⑤ 当连续一分钟内没有按键操作时，屏幕将会自动关闭，按任一按键后屏幕恢复显示，在屏幕关闭后，指示灯开始工作，每5秒闪烁一次；屏幕恢复显
示后，指示灯停止闪烁；

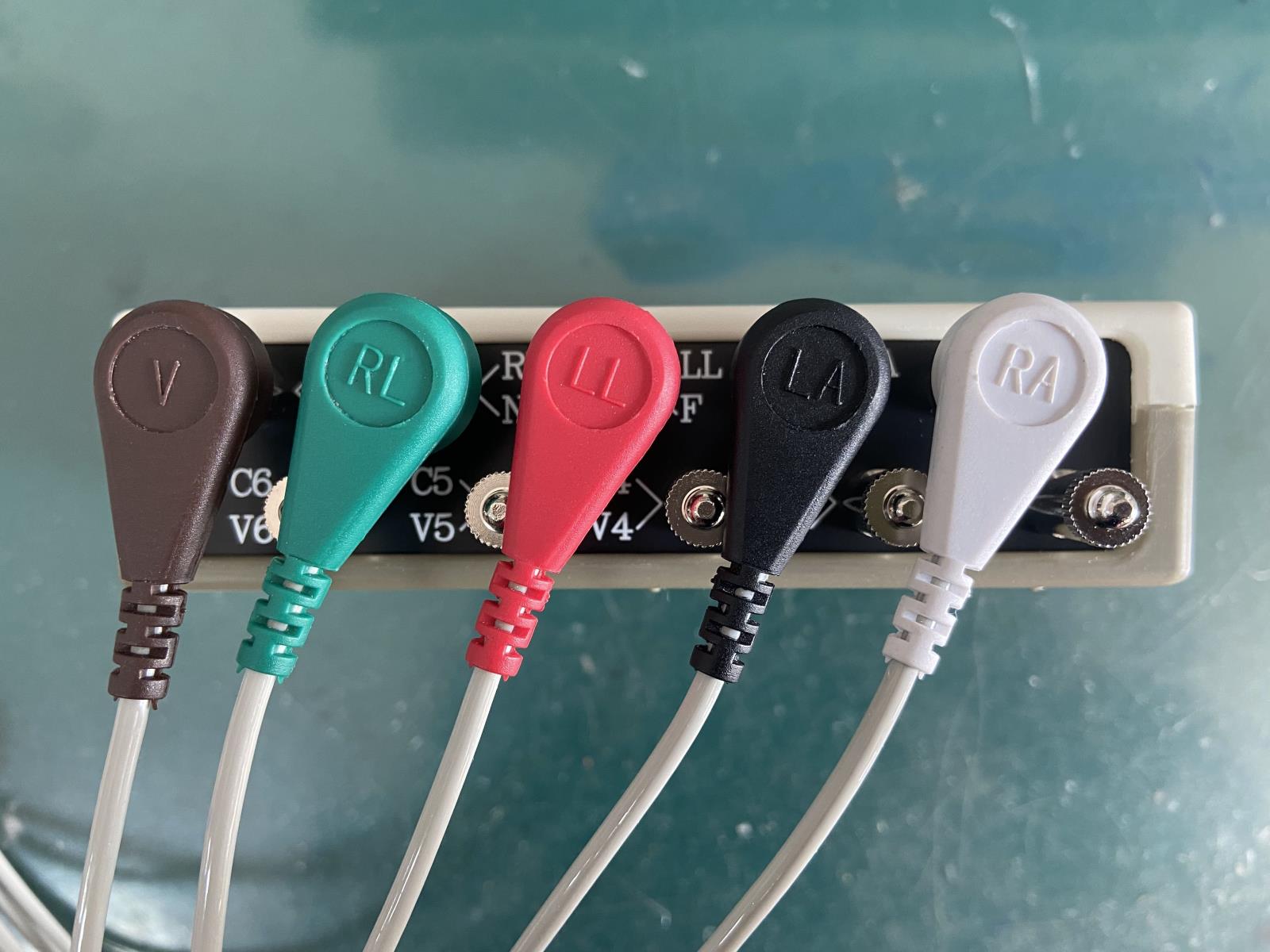

SKX-2000G+型 与心电设备的连接
① 心电图机接法：RA-R（右手），LA-L（左手），LL-F（左腿），RL-RF（N）（右腿），C1-C6（V1-V6）胸导；
② 监 护 仪 接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色），RL-右脚（绿色），C1-C6胸导（棕色）；
③ 三 导 联 接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色）；
或者采集导联为Ⅱ时；
RA-右手（白色），LL-左脚（红色），RL-（参考地、反馈点）；
或者采集导联为Ⅰ时；
RA-右手（白色），LA-左手（黑色），RL-（参考地、反馈点）；
④ 两 导 联 接法：采集导联为Ⅱ时请连接RA-LL，采集导联为Ⅰ时请连接RA-LA；
⑤ 欧标对应接法：L-LA R-RA RF(N)-RL F-LL C1-C6（V1-V6）；
波形类型
本模拟仪的波形类型一共有12种，分别是
序号 | 波形类型 | 简介 |
1 | 心电波形 | 两种不同的模拟人体的心电波形 |
2 | 尖角波形 | 用于检测心率准确度及心率范围的波形 |
3 | 校准波形 | 用于校准心电设备幅度的标准幅度信号 |
4 | 心率不齐 | MIT数据库中的四种心率不齐波形，用于检测心电类设备心率性能 |
5 | 方波 | 用于检测心电设备的曲线扫描速度及时间常数性能 |
6 | 正弦波 | 用于检测幅频特性等相关性能 |
7 | 呼吸波形 | 检测具有呼吸功能的心电设备中的呼吸参数性能 |
8 | 三角波形 | 可改变底部宽度的三角波形，用于检测对不同宽度的R波识别率 |
9 | 同步起搏 | 检测心电设备对起搏信号的抑制及识别 |
10 | QRST波形 | 用于模拟仪人体的QRST波形，检测T波R波等相关性能 |
11 | 起搏脉冲 | 检测心电设备对起搏信号的抑制 |
12 | 叠加波形 | 对叠加35Hz，50Hz，60Hz正弦波信号的心电信号的干扰抑制 |
波形类型参数列表说明
波形类型 | 项目 | 参数 |
心电波形 | 普通心电 | 心率范围：20 bpm-300 bpm |
窦性心电 | 心率范围：20 bpm-100 bpm | |
幅度 | 幅度范围：0.5 mV，1 mV，2 mV 3种固定幅度 |
波形类型 | 项目 | 参数 |
尖角波形 | 心率 | 心率范围：20 bpm-400 bpm |
幅度 | 幅度范围：0.10mV-5.00mV | |
方向 | 上、下 |
波形类型 | 项目 | 参数 |
校准波形 | 心率 | 心率范围：30 bpm-120 bpm |
幅度 | 幅度范围：0.10mV-5.00mV | |
宽度 | 宽度范围：40 ms-200 ms |
波形类型 | 项目 | 参数 |
心率不齐 | 二联率 | 心率数值：80 bpm 或者40 bpm |
慢二联率 | 心率数值：60 bpm 或者30 bpm | |
快二联率 | 心率数值：120 bpm | |
双向收缩 | 心率数值：90 bpm或者45 bpm |
波形类型 | 项目 | 参数 |
方波 | 频率 | 频率范围：0.1 Hz- 5.0 Hz |
幅度 | 幅度范围：0.10mV-4.00mV |
波形类型 | 项目 | 参数 |
正弦波 | 频率 | 频率范围：0 Hz-150 Hz 包括0.67Hz |
幅度 | 幅度范围：0.10mV-5.00mV | |
偏置电压 | 电压范围：10 mV-500 mV |
波形类型 | 项目 | 参数 |
呼吸波形 | 呼吸率 | 心率范围：5 bpm-120 bpm |
幅度 | 幅度范围：0.3R-3.0R | |
波形周期 | 周期范围：20 bpm-120 bpm | |
窒息时间 | 时间范围：0 S-120 S |
波形类型 | 项目 | 参数 |
三角波形 | 心率 | 心率范围：30 bpm-200 bpm |
R宽度 | 宽度范围：10 ms – 200 ms | |
R幅度 | 幅度范围：0.10mV-5.00mV | |
方向 | 上、下 |
波形类型 | 项目 | 参数 |
同步起搏 | 心率 | 心率范围：30 bpm-200 bpm |
P宽度 | 宽度范围：0.1 ms – 2.0 ms | |
P幅度 | 幅度范围：0.10mV-4.00mV | |
P方向 | 上、下 |
波形类型 | 项目 | 参数 |
QRST波 | T幅度 | 幅度范围：0.00 mV-1.20 mV |
R幅度 | 幅度范围：0.10mV-4.00mV | |
R心率 | 心率范围：10 bpm-200 bpm | |
R宽度 | 宽度范围：10 ms – 200 ms | |
ST | 幅度范围：-0.90 mV – 0.90 mV |
波形类型 | 项目 | 参数 |
起搏脉冲 | P心率 | 心率范围：20 bpm-300 bpm |
P宽度 | 宽度范围：0.1 ms – 2.0 ms | |
P幅度 | 幅度范围：0.10mV-5.00mV | |
P方向 | 上、下 |
波形类型 | 项目 | 参数 |
叠加波形 | 心率 | 心率数值 80 bpm |
频率 | 叠加波形频率范围：30 Hz – 60 Hz | |
幅度 | 叠加波形幅度范围：0.05mV-1.00mV |
