SKX-2000V型 心脑电图机检定仪

SKX-2000V型 心脑电图机检定仪

       SKX-2000V型  心脑电图机检定仪采用ARM处理器和DDS(直接数字频率合成器)技术,不仅可以产生标准的方波、正弦波、三角波、ECG仿真信号

等常波形,还支持输出病态异常心电信号,以及输出由用户自定义的任意波形。检定校准方式分为手动检定和自动检定,而且检定方案可由用户自行制

定。

       该检定仪使用7寸电容触摸屏,内置各种测试电路,使用可分离式电极接线柱,试用于3mm电极、4mm电极、纽扣式电极以及可穿戴式心电设备电

极。内置大容量锂电池,尺寸小(261*170*45),方便携带。

适用范围

符合各种心电、脑电图机的计量检定规程和校准规范:

★  JJG 543-2008 心电图机

★  JJG 1041-2008 数字心电图机

★  JJG 760-2003 心电监护仪

★  JJG 1042-2008 动态(可移动)心电图机

★  JJG 1043-2008 脑电图机

★  JJG 954-2000 数字脑电图仪及脑电地形图仪

★  JJF 1149-2006 心脏除颤器和心脏除颤监护仪(监护部分)

符合心、脑电图机检定仪的国家计量检定规程:

★  JJG 749-2007 心、脑电图机检定仪

★  JJG 1016-2006 心电监护仪检定仪

功能特点

■ 输出标准的方波、正弦波、三角波、模拟心电波形、ECG仿真信号、HR心率信号、监护仪心率信号和起搏脉冲信号等常用波形。

■ 输出病态异常心电信号,用户也可自行制定各种任意波形。

■ 内置各种标准检定方案,依据检定规程的各项要求自动切换波形的种类、幅度、频率、导联连接等,还支持用户自行制定检定方案。

■ 采用7寸彩色液晶触摸屏,配合数字按键使得整个检定过程更加直观、便捷。

■ 采用可分离直插和按扣联接的万能心电接头,方便与各种心电图机、监护仪以及可穿戴式心电设备连接。

■ 检定所需的导联切换、皮肤阻抗、极化电压、衰减器及各种附加电路按规程自动切换无须手动操作。

技术指标

信号幅度(峰峰值)

   幅度范围:  1 μV ~30V。

   最大允许误差:8μ V ~50μ V ,±10%;

   50μ V ~80μ V,±1% ;80μ V ~30V,±0.5%

方波

   周期范围:1ms~50s,最大允许误差: ±0.2%

正弦波

   频率范围:10mHz ~1000Hz,最大允许误差:±0.2%

   失真度: <1%

三角波

   周期范围:1ms~50s ,最大允许误差:±0.1%

微分信号

   频率1Hz ,最大允许误差:±0.1%

标准心率信号1(三角脉冲波,正负2 种极性)

   心率范围:10~500次/分钟,最大允许误差:±0.5%

标准心率信号2(仿真ECG,数字心电图机)

   心率范围:20~300次/分钟,最大允许误差:±0.5%

起搏信号(正弦波与方波脉冲迭加信号)

   幅度范围:±0.5% ,频率最大允许误差:±0.1%

极化电压

   幅度范围:±300mV,最大允许误差:±0.5%

共模电压

   幅度范围:10V(有效值),最大允许误差:±10%

   频率范围:50Hz

脑电用外接平衡衰减器

   衰减比:1/1000,最大允许误差:±0.3%

模拟皮肤阻抗

   51kΩ电阻与47nF电容并联

   最大允许误差:电阻小于±2%,电容小于±10%

输入阻抗串接阻抗

   620 kΩ电阻与4.7nF电容并联

   电阻小于±2%,电容小于±10%

输入电流串接电阻

   10kΩ电阻,电阻最大允许误差:小于±2%。

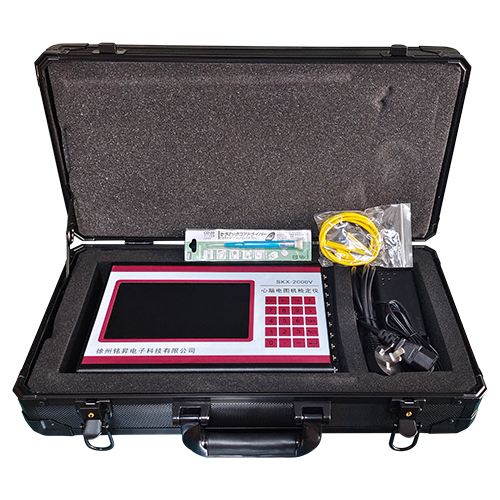

产品包装
