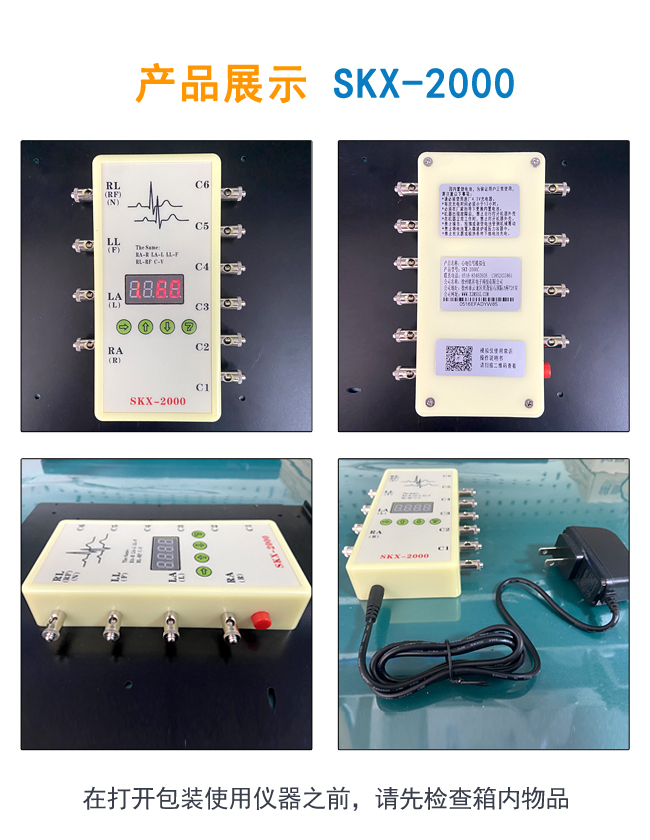

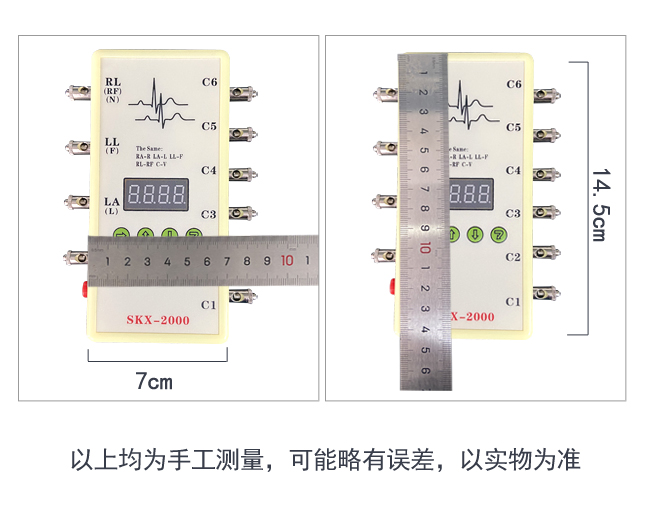

SKX-2000SUP数码显示含各种异常波

SKX-2000SUP数码显示含各种异常波


SKX-2000SUP心电信号模拟仪使用说明

本模拟器可以产生如下波形,第一位代码代表如下波形

①   正常的心电波形

②   正负三角波形

③   心率不齐波形(共四种)

④   方波,使用方波测量扫描速度

⑤   正弦波,测量幅频特性

⑥   模拟呼吸波形

⑦   1mV定标信号

⑧   设置信号的幅度大小

⑨   带起博信号的心电波形

⑩   可以改变底部宽度的三角波

⑪   可以改变T波幅度,心率,R波幅度,R波宽度的模拟QRS波形

   起博脉冲信号

   叠加了0.5Hz三角波的正弦波形

   异常种类波形

注意:

1、 本模拟器上电后自动产生波形1的正常心电波形。

2、 模拟器的LED显示管,为防止用户在使用过程中忘记关闭电源,系统设计为当24个小时内没有操作按键时,CPU将进入待机状态,以便节电,再次开机将正常   工作。按任意按键则计时归零。当数码管闪烁显示时,表示电池电压低,请及时充电。数码管闪烁显示状态下,60秒如果不选择按键,机器将会进入待机状态。

3、心电图机接法:RA-R(右手),LA-L(左手),LL-F(左腿),RL-RF(右腿),C1—C6胸导

4、监护仪接法:RA-右手(白色),LA-左手(黑色),LL-左脚(红色),RL-右脚(绿色),C1—C6胸导(棕色)

5、三导联接法:RA-右手(白色),LA-左手(黑色),LL-左脚(红色)

6、欧标对应接法:L-LA  R-RA  RF(N)-RL  F-LL  C-V


按键说明

一共有四个按键,依次为选择键、增加键、减小键、确认键,另外还有一组组合键

选择键

此按键用来选择要改变的参数,共有4个LED管来显示4个代码,从左到右,分别代表显示的内容,

1代表波形代码,2-4代表要更改的参数(2代表数值的百位,3代表十位,4代表个位)

LED管右下脚的亮点,表示选中的参数;可以进行更改。

增加键

当使用选择键选择好更改内容后,使用此键进行参数更改。

减小键

当使用选择键选择好更改内容后,使用此键进行参数更改。

确认键

当参数更改完毕后,此键确认后将确认参数的更改,并产生相应的波形。

组合键

按下选择键的同时,再按下确认键,先松开确认键,再松开选择键,再次按两下确认键,则选择了组合功能,将显示不同的内容。


分别说明说用各个波形的操作方法

⒈   正常心电波形

★   心率设置范围:10-200bpm;(初始数值:60 bpm)

★   信号幅度固定。

⒉  正负三角波形

★  频率范围:10-400bpm;(初始数值:75 bpm)

★  幅度范围:0.1-4mV(10:0.1mV ,400:4mV);

★  2种模式,模式一:正向波形,模式二:负向波形;通过组合键进行选择。

⒊  心率不齐波形

★   频率范围:20-250bmp(初始数值:80 bpm)

★   幅度范围:0.1-4mV(10:0.1mV ,400:4mV);

★   二联率、缓变二联率、快变二联率,双向收缩。

⒋  方波

★   频率范围:0.1Hz-10Hz(10:1Hz 100:10Hz);(初始数值:1 Hz)

★   幅度范围:0.1-4Mv(10:0.1mV ,400:4mV);

⒌  正弦波形

★  频率范围:1-100Hz;(初始数值:10 Hz)

★  幅度范围:0.1-4Mv(10:0.1mV ,400:4mV);

⒍  模拟呼吸波形

★  频率范围:5-100次/分。(初始数值:15 bpm)

★  请注意,呼吸导联为RA-LL,基线阻抗为1K

⒎  定标信号

★  频率范围:60bpm

★  脉冲宽度:100ms

⒏  信号幅度设置

★  幅度范围:0.1mV-4mV(10:0.1mV ,400:4mV);(初始数值:100)

★  请注意,此幅度设置将影响到所有波形。

⒐  带有起博信号的心电波形

★  2种工作模式:模式一:正向带起博脉冲的心电信号;模式二:负向带起博脉冲的心电信号;通过组合键进行选择。

★  脉冲波形的宽度:1ms-30ms;(初始数值:30),边沿变化为300us。

★  频率范围:20-250bpm;(初始数值:80ms)

★  脉冲波形宽度调整,影响两种模式下的脉冲波形。

★  脉冲波形的幅度受8的信号幅度设置影响。

⒑ 宽度可调的三角波形

★  波形幅度:0.1mV-4mV(10:0.1mV ,400:4mV);

★  频率范围:固定60次/S

★  宽度调整范围:2ms-400ms;(初始数值:100ms)

⒒ 模拟心电QRS波形

★  此波形共有4种工作模式,模式一:可以改变T波的幅度;模式二:设置波形频率;模式三:设置QRS波形的幅度;模式四:设置QRS波形的宽度,工作模式之间依次通过组合键进行转换。

★  T波的幅度设置范围:0.1mV-2mV;(初始数值:10)

★  波形频率设置范围:20-300bpm;(初始数值:75)

★  QRS波形的幅度范围:0.1mV-2mV;(初始数值:1mV)

★  QRS波形宽度范围:10ms-150ms;(初始数值:80ms)

⒓ 起博信号(脉冲波形)

★  此波形共2种,分别为正负方向的脉冲波形,边沿变化为300us。

★  单位为0.1毫秒

★  幅度大小需要在信号幅度设置(8)设置幅度大小

⒔  叠加了0.5Hz三角波的正弦波

★  可以设置三角波形的幅度

⒕  异常心电波形

代码       波形名称

1、  粗糙型心房颤动停博

波形特点:粗糙的快速的不规则的心房信号,没有真正的P波,不正常的心室率。

2、 精细型心房颤动

波形特点:细致的快速的不规则的心房信号,没有真正的P波,不正常的心室率。

3、 心房扑动

波形特点:大的不规则的300bpm的P波重复序列,不规则的心室反应。

4、 心跳丢失,漏博

波形特点:正常的波形,但是丢失了一个正常的心跳。

5、 房性心动过速

波形特点:比正常心率快的正常心跳过速,超过160bpm。

6、 结性心律

波形特点:正常心律,但伴随着在AV结产生的P波,并且P-R间隔非常短。

7、室上性心动过速

波形特点:比正常心率快的200bpm的正常心律。心率数值190bpm

8、 房性期前收缩

波形特点:提前了25%,其他方面正常的心跳。出现的频率是正常的波形后跟随一个本波形。可以通过设置周期来调整本波形出现的频率。

9、 结性期前收缩

波形特点:提前了25%,其他方面正常的结性心率。

10、左病灶室性期前收缩

 波形特点:标准定时,提前了20%

11、左病灶室性期前收缩

波形特点:标准定时,提前了33%。

12、左病灶室性期前收缩

波形特点:早定时,提前了65%,从上次波形的T波开始。

13、右病灶室性期前收缩

波形特点:标准定时,提前了20%。

14、右病灶室性期前收缩

波形特点:早定时,提前了33%。

15、右病灶室性期前收缩

波形特点:早定时,提前了65%,从上次波形的T波开始。

16、多病灶室性期前收缩

波形特点:左病灶和右病灶室性期前收缩依次出现。

17、室性期前收缩每分钟5次

波形特点:标准定时,提前了20%。

18、室性期前收缩每分钟11次

波形特点:早定时,提前了20%。

19、室性期前收缩每分钟24次

波形特点:早定时,提前了20%。

20、频繁多病灶室性期前收缩

波形特点:左病灶PVC,接着正常心跳,然后切换为右病灶PVC,再然后正常心跳,交替规则出现。

21、室早二联率

波形特点:一个正常波和一个PVC交替出现。

22、室早三联率

波形特点:2个正常的QRS波后跟随一个PVC,交替出现。

23、成对室性期前收缩

波形特点:正常的QRS波后跟随连续2个PVC。

24、连续5个室性期前收缩

波形特点:正常的QRS波群中连续出现5个PVC。

25、连续11个室性期前收缩

波形特点:正常的QRS波群中连续出现11个PVC。

26、室上性心动过速

波形特点:在心室内产生的比正常心率快的心率,类型类似左病灶PVC。

27、粗糙型心室颤动

28、纤悉型心室颤动

29、停博

 波形特点:正常的QRS波群中心跳突然停止。

30、一级心传导阻滞

 波形特点:正常的心跳(70bpm),但是P-R间隔长达250ms。

31、二级心传导阻滞

波形特点:正常的心跳(70bpm,但是仪器显示35bpm),但是P-R间隔长达250ms,而且丢失一组QRS波和T波,只有P波。

32、三级心传导阻滞

波形特点:正常的心跳(70bpm,仪器显示32bpm),但是P-R间隔长达250ms,还有一组单独的P波频率是100bpm,波形叠加在一起。

33、右束枝传导阻滞

心率75bpm。

34、左束枝传导阻滞

心率75bpm。

      35、心动过缓伴随呼吸性心率不齐

             36、非呼吸性心率不齐
