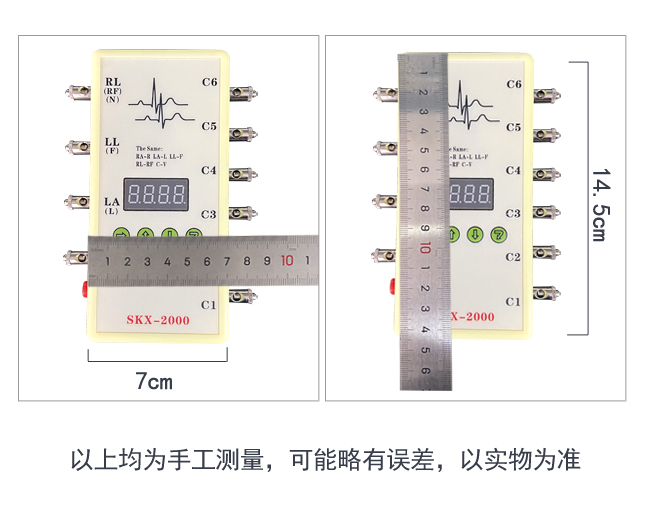

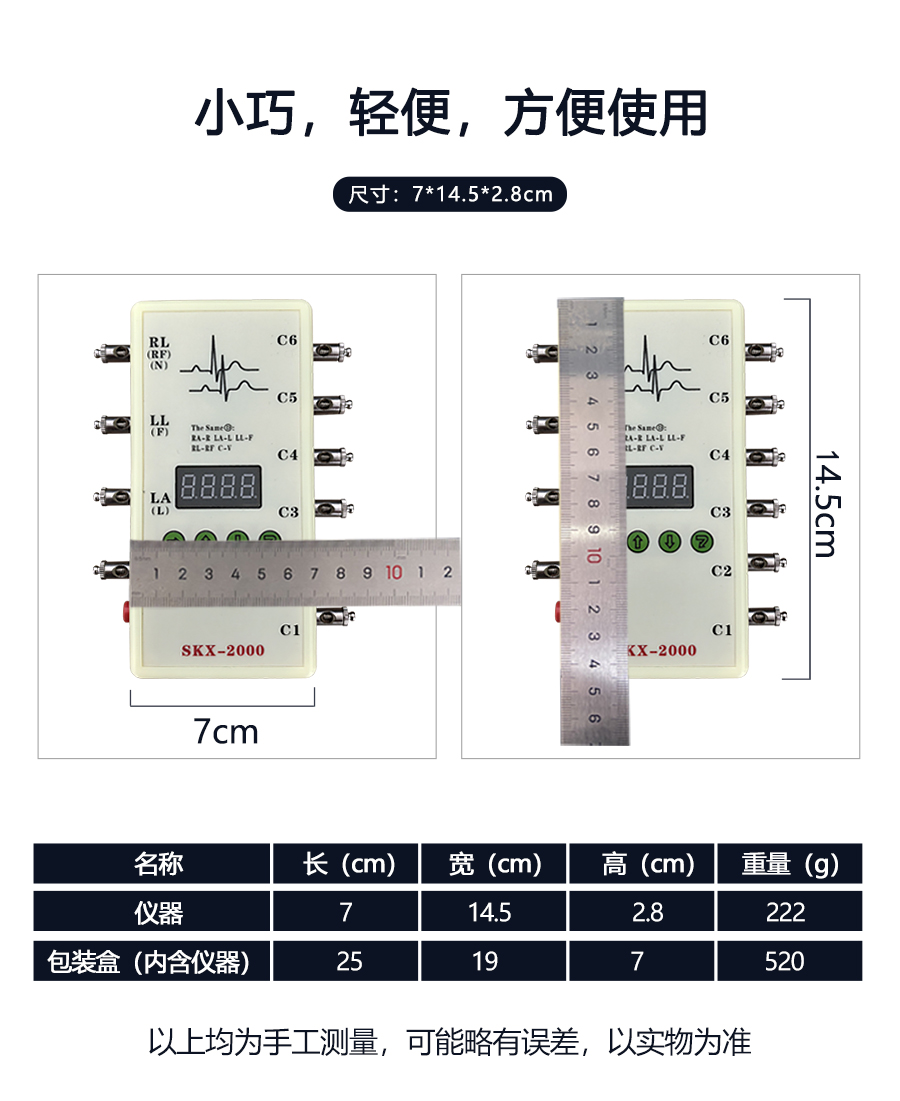

尺寸重量说明（以下均为手工测量，可能略有误差，具体以实物为准）
名称 | 长（cm） | 宽（cm） | 高（cm） | 重量（g） |
仪器 | 7 | 14.5 | 2.8 | 222 |
包装盒（内含仪器） | 25 | 19 | 7 | 520 |

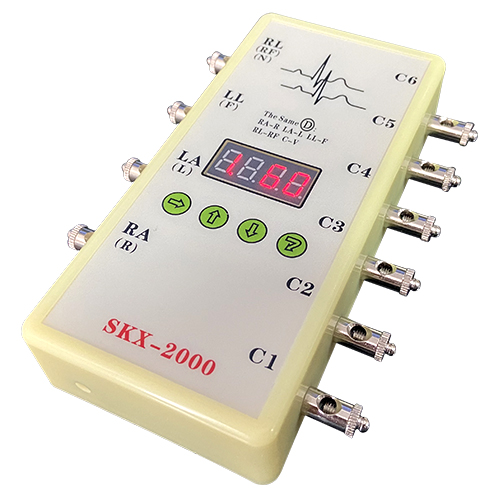

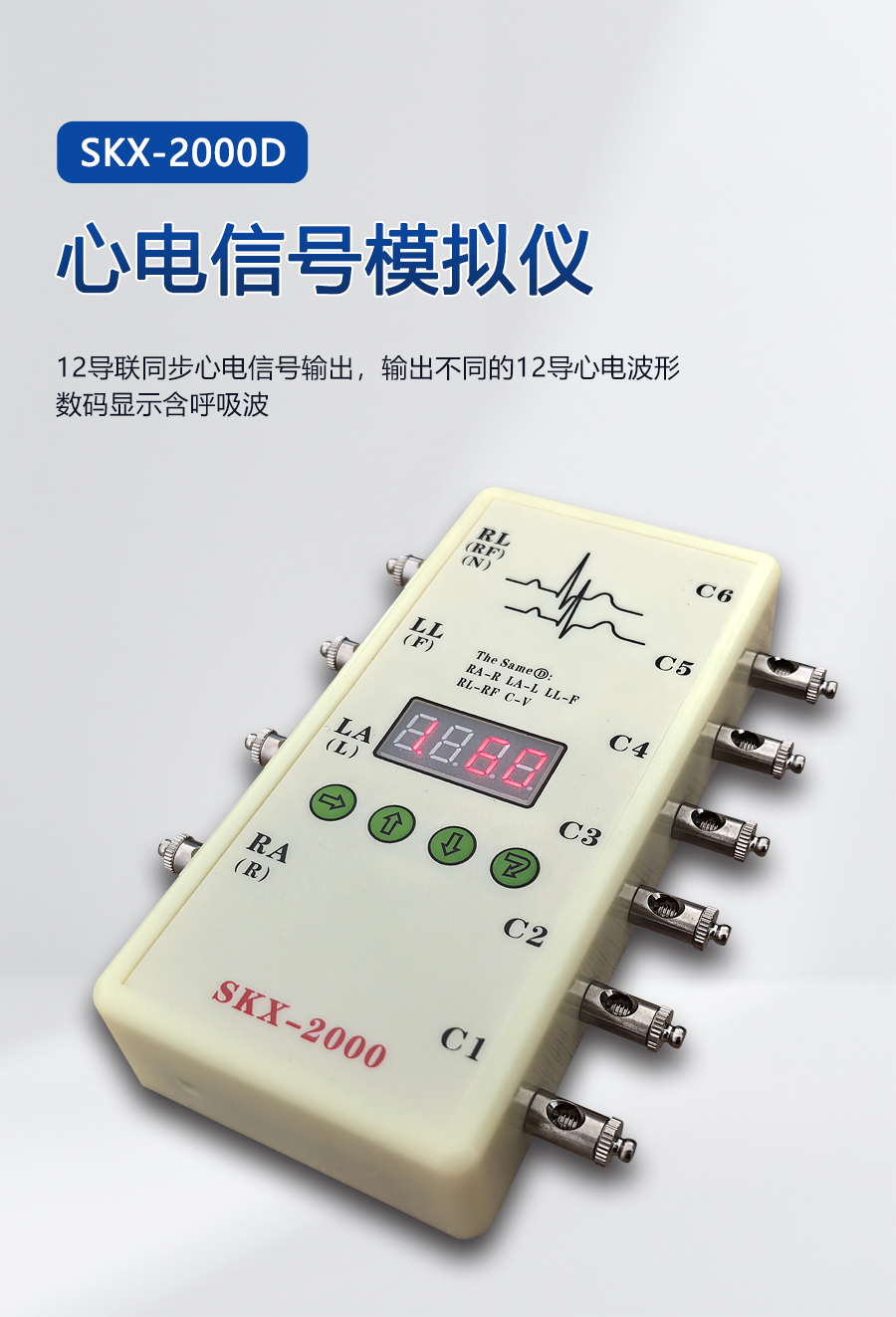

SKX-2000D 心电信号模拟仪器使用说明
功能特点：

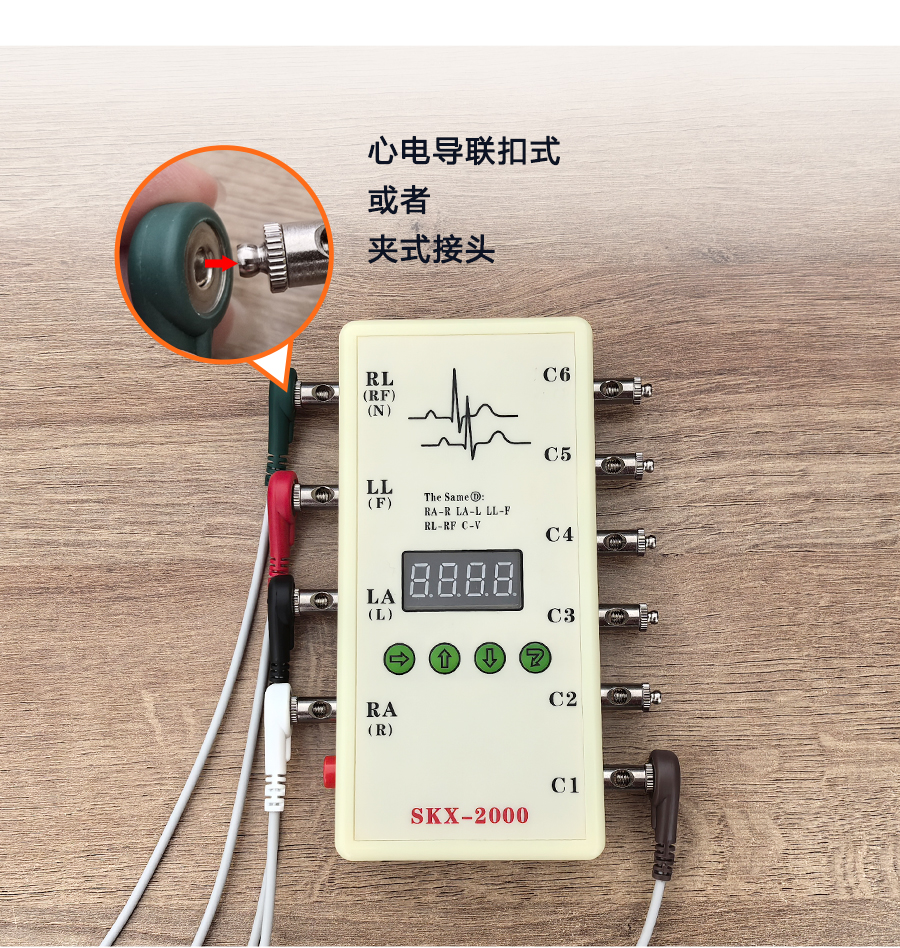

★ 10个万用连接头，可以连接任意心电类产品。
★ 12导联同步心电信号输出，输出不同的12导心电波形。
★ 内置高性能CPU，可以模拟输出标准心率为60bpm的心电波形。

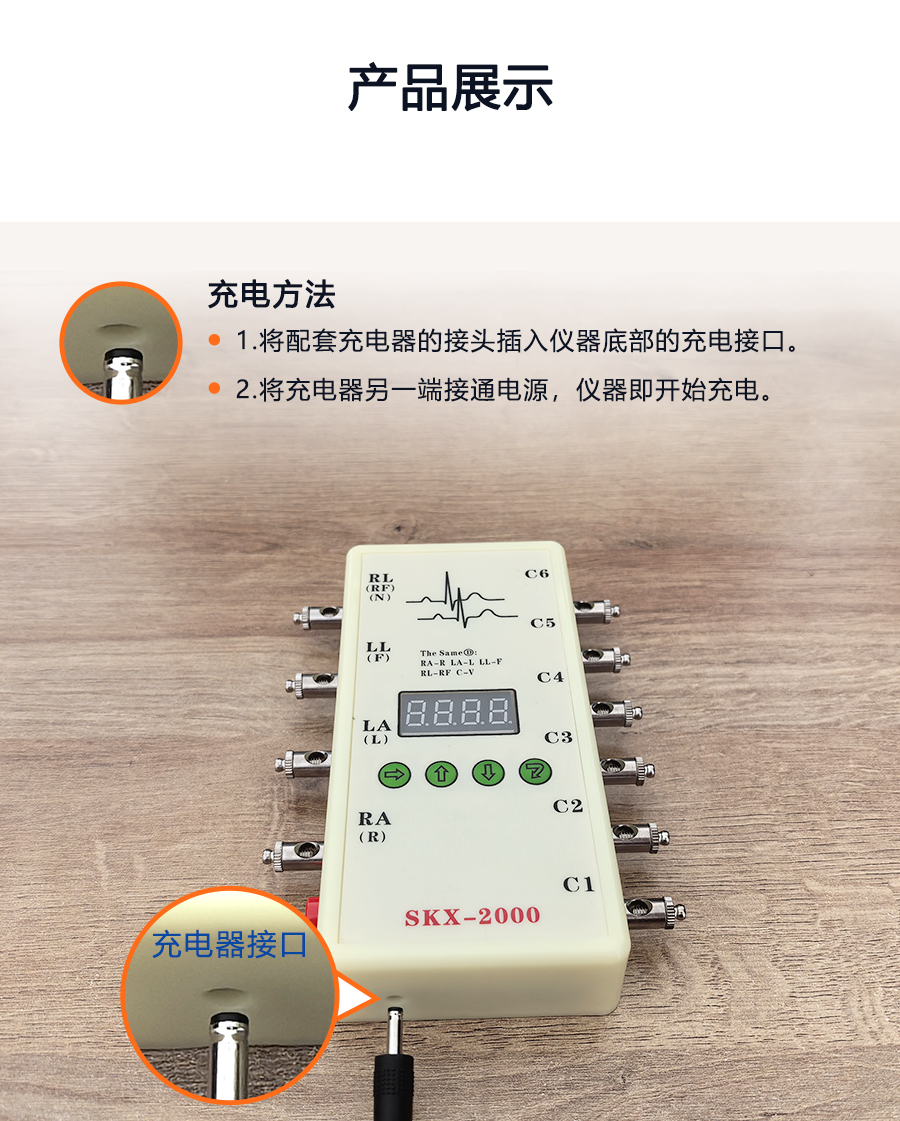

★ 内置大容量锂电池，外置专用充电器。
★ 系统具有自动休眠功能，电池过冲、过放保护功能。
★ 数码管显示波形代码，及频率、幅度等参数内容。
★ 按键操作,更改波形种类、波形频率、幅度等参数。
波形种类
1. 采集人体正常的心电波形
2. 标准心率波形(尖角波)，用于检测心率范围
3. 模拟心率不齐波形
4. 方波 检测心电低频特性及扫描速度
5. 正弦波 检测心电高频性能
6. 呼吸波形 检测监护仪的阻抗式呼吸
7. 1mV定标信号 检测幅度范围
8. 设置波形幅度参数
波形参数介绍：
1. 正常心电波形
★ 心率设置范围：10bpm-200bpm；（初始数值：60 bpm）
★ 信号幅度固定
2. 正负三角波形
★ 频率范围：10bpm-400bpm；（初始数值：75 bpm）
★ 幅度范围：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 2种模式,模式一：正向波形；模式二：负向； 通过波形，通过组合键进行选择
3. 模拟心率不齐波形
★ 频率范围：10bpm-250bpm（初始数值：80 bpm）
★ 幅度范围：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 2种模式，模式一：大波形在下；模式二：大波形在上；通过组合键进行选择。
4. 方波
★ 频率范围：0.1Hz-10Hz（10：1Hz 100：10Hz）；（初始数值：1 Hz）
★ 幅度范围：0.1mV-4mV（10：0.1mV ,400：4mV）
5. 正弦波形
★ 频率范围：1Hz-100Hz；（初始数值：10 Hz）
★ 幅度范围：0.1mV-4mV（10：0.1mV ,400：4mV）
★ 可以在波形上叠加直流分量，范围是0.1mV-3mV（10：0.1mV，300:4mV）
★ 通过组合键，选择需要改变的参数，模式一：频率；模式二：叠加的直流分量（10：0.1mV，400：4mV）
6. 模拟呼吸波形（可能对部分机型无信号）
★ 频率范围：1-100次/分。（初始数值：15 bpm）
★ 请注意，呼吸导联为RA-LL，基线阻抗为1K
7. 定标波形1mV
★ 频率范围：30bpm-60bpm
★ 脉冲宽度：100ms
8. 信号幅度设置
★ 幅度范围：0.1mV-4mV（10：0.1mV ,400：4mV）；（初始数值：100）
★ 请注意，此幅度设置将影响到除正常心电波形外的所有波形。
注意：

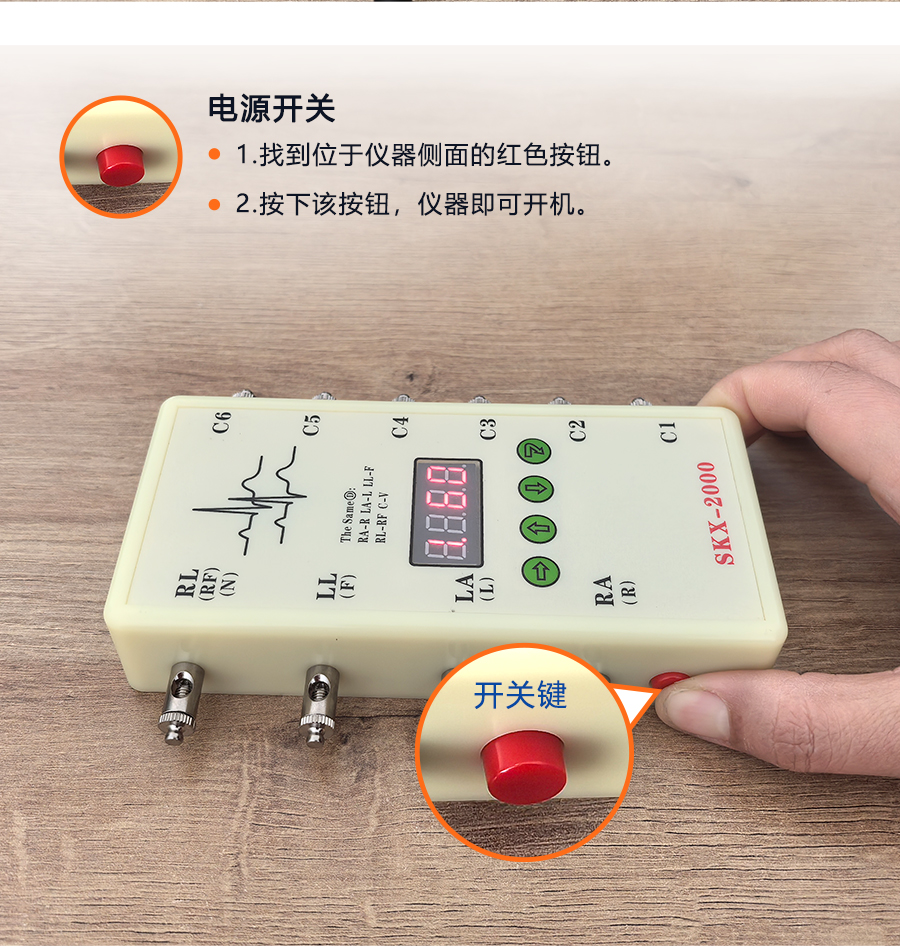

① 本模拟器上电后自动产生波形1的正常心电波形。
② 模拟器的LED显示管，为防止用户在使用过程中忘记关闭电源，系统设计为当24小时内没有操作按键时，CPU将进入待机状态，以便节电，再次开机
将正常工作。按任意按键则计时归零。

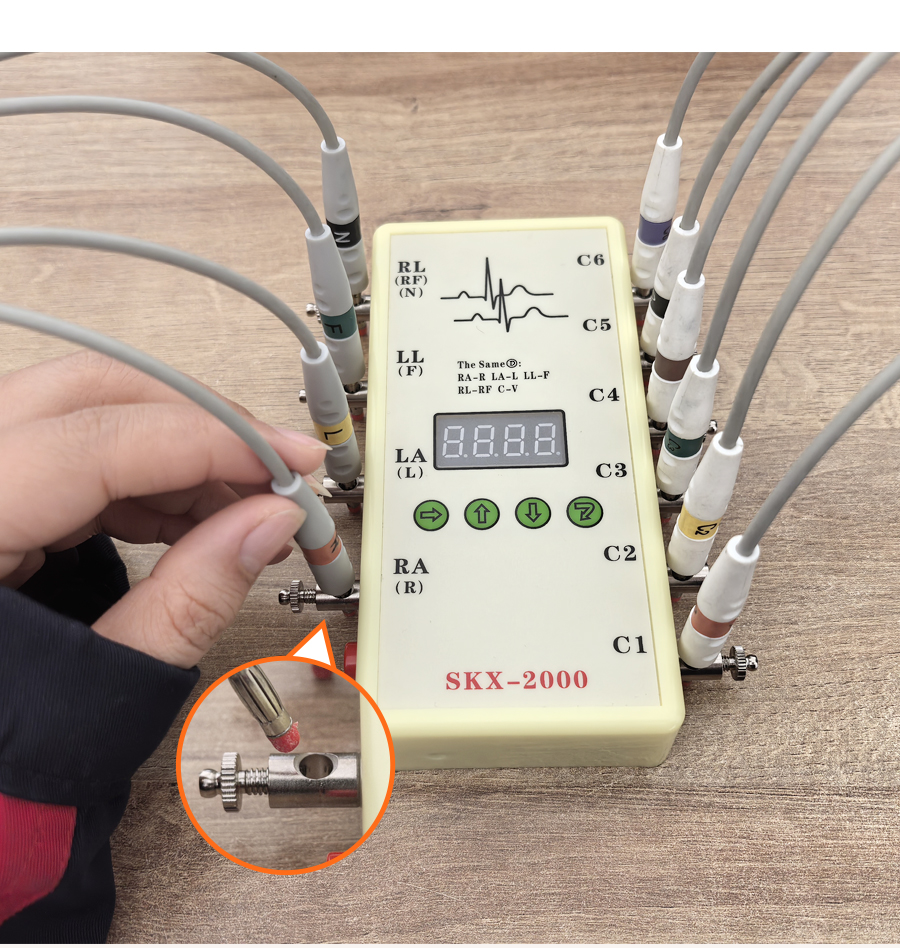

③ 心电图机接法：RA-R（右手），LA-L（左手），LL-F（左腿），RL-RF（右腿），C1-C6胸导
④ 监护仪接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色），RL-右脚（绿色），C1-C6胸导（棕色）
⑤ 三导联接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色）
⑥ 欧标对应接法：L-LA R-RA RF(N)-RL F-LL C-V

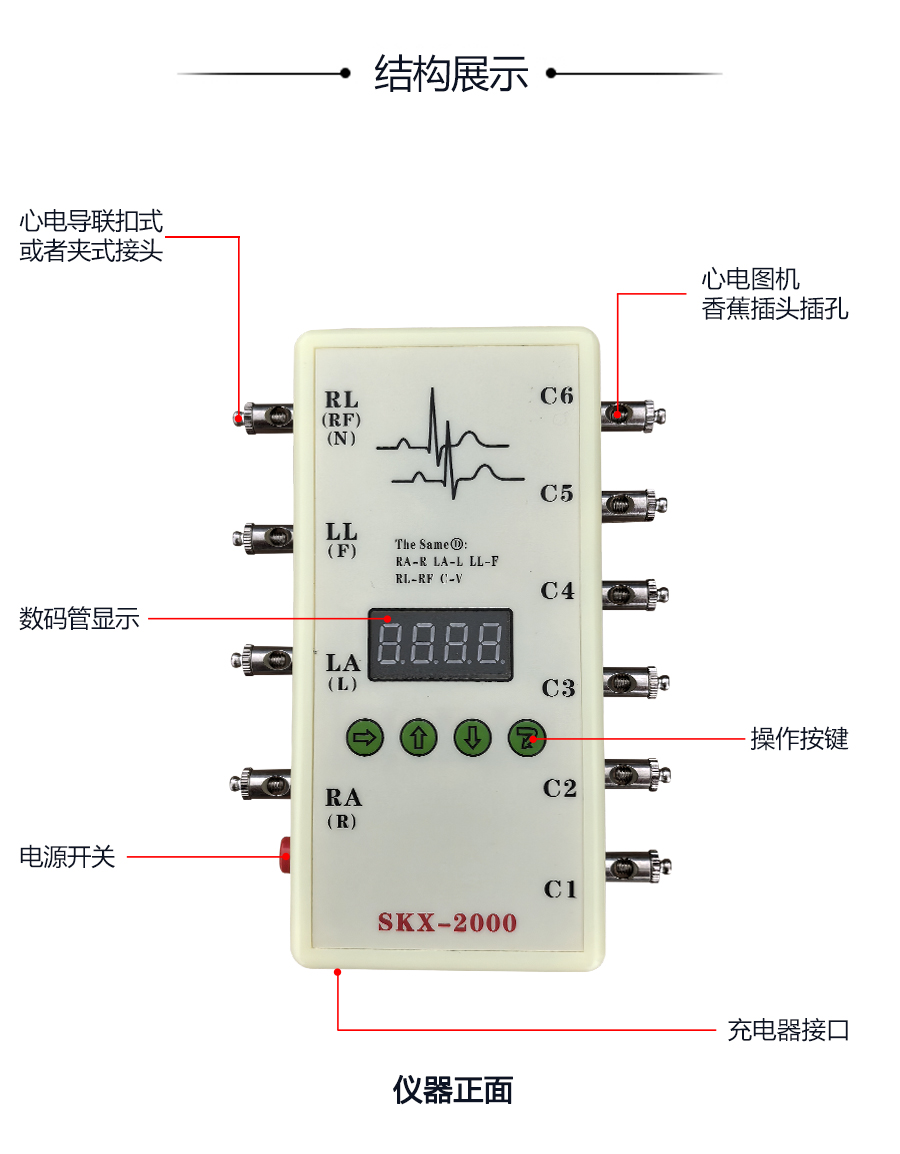

按键说明
一共有四个按键，依次为选择键、增加键、减小键、确认键，另外还有一组组合键
选择键
此按键用来选择要改变的参数，共有4个LED管来显示4个代码，从左到右，分别代表显示的内容，
1代表波形代码，2-4代表要更改的参数（2代表数值的百位，3代表十位，4代表个位）
LED管右下脚的亮点，表示选中的参数；可以进行更改。
增加键
当使用选择键选择好更改内容后，使用此键进行参数更改。
减小键
当使用选择键选择好更改内容后，使用此键进行参数更改。
确认键
当参数更改完毕后，此键确认后将确认参数的更改，并产生相应的波形。
组合键
按下选择键的同时，再按下确认键，松开确认键，松开选择键，这时表示选择了一次组合键，再次按下确认键后将显示不同的内容。
