SKX-2000T型 心电模拟检测仪(符合最新的心电国家标准9706.227、9706.225、9706.247)
“YY 1079-2008 心电监护仪”《YY1139-2013》,《YY0885-2013》

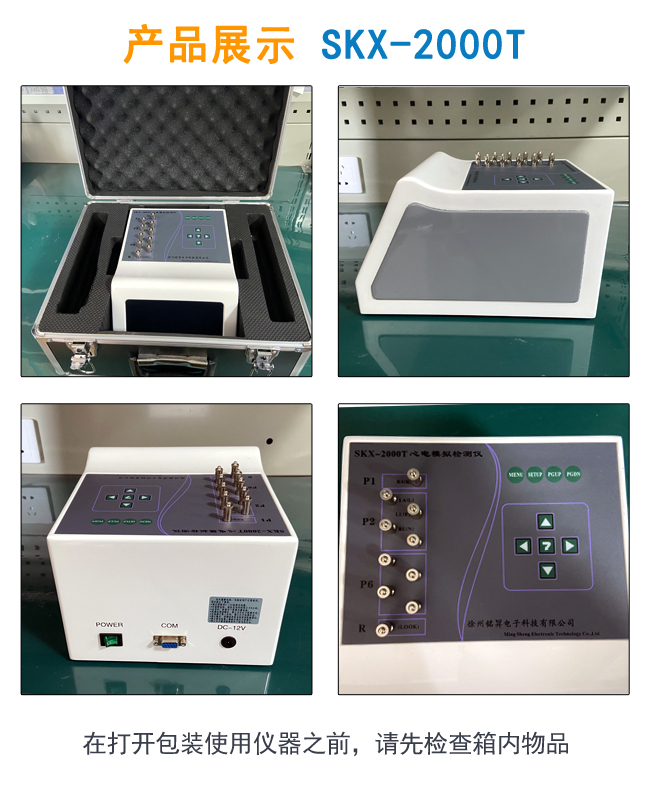

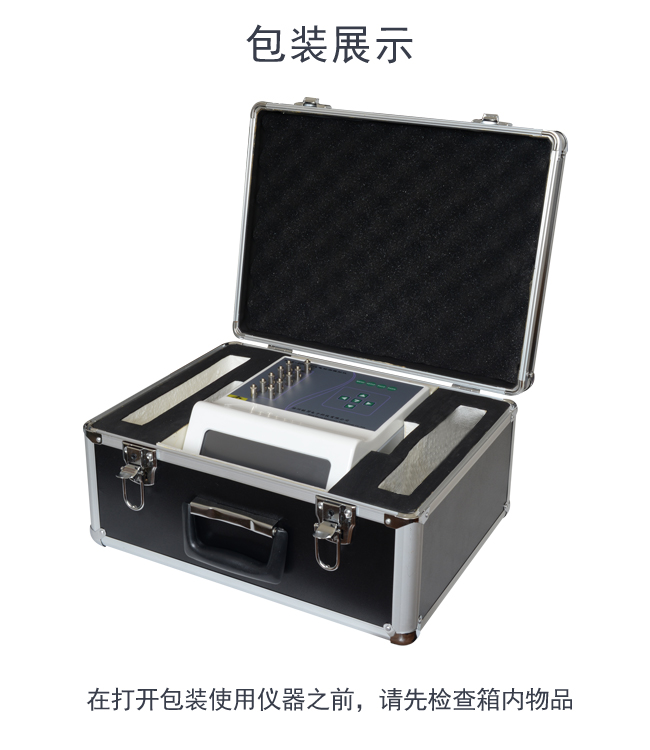

尺寸重量说明(以下均为手工测量,可能略有误差,具体以实物为准)
名称 | 长(cm) | 宽(cm) | 高(cm) |
机器尺寸 | 27 | 20 | 16 |
中号皮箱尺寸 | 40.5 | 31 | 20 |
纸箱尺寸 | 47 | 38.5 | 26.5 |
总重量(机器、皮箱、纸箱):6.35公斤 |
SKX-2000T心电模拟检测仪 适用范围
从患者身体通过无创心电电极检测获得生物电信号,放大和传输这些信号,显示心率和/或心电波形,
以及可调的报警限对持续发生的与心率相关的
下列现象提供报警;心脏停跳,心动过缓,心动过速。
★ 便携式监护仪和电池供电的监护仪
★ 基于心电图的手术室和重症监护的心率监护仪
★ 使用遥测的重症和转送心电监护仪
★ 新生儿/小儿监护仪
★ 心率失常监护仪和除颤监护仪
★ 带显示屏幕的心电图机
SKX-2000T 功能特点
• 内置大容量锂电池,可长时间工作,降低信号干扰。
• 内置高性能CPU和高精度DA芯片,进行波形模拟。
• 采用7寸触摸TFT彩色液晶屏显示模拟波形及参数
内容,美观大方,方便观察及对比波形,采用
触摸屏及按键可以选择操作使用,方便快捷。
• 可以独立设置模拟波形的各项参数。
• 提供仪器的检测内容提示及帮助,可方便快速的检测心电类产品的相关参数。
• 依托详细的使用说明书,可以轻松快捷的生成检测报告。
• 集成医药行业标准(医疗设备厂家采用的标准):《YY0782-2010》、
《GB9706-227-2021》、《GB9706-225-2021》、《GB9706-247-2021》。
• 集成国家计量检定标准(质检局采用的检定规程):《JJG1041-2008》。
SKX-2000T 心电参数
基础波形:
方 波:波形频率:1Hz-999Hz
波形幅度:0.01mV-10.00mV
三 角 波:波形频率:1Hz-50Hz
波形幅度:0.01mV-10.00mV
正 弦 波:波形频率:1Hz-100Hz
波形幅度:0.01mV-10.00mV
Q R S :波形频率:10bpm-300bpm
波形幅度:0.01mV-10.00mV
波形宽度:5mS-120mS
快速QRS :波形频率:10bpm-350bpm
波形幅度:0.01mV-10.00mV
波形宽度:2mS-120mS
QRS-T :波形频率:10bpm-200bpm
波形幅度:0.01mV-10.00mV
波形宽度:40mS-120mS
T 波幅度:0.0mV-2.0mV
脉冲信号 :波形频率:30bpm-300bpm
波形幅度:0.01mV-10.00mV
波形方向:上、下
脉冲宽度:0.1mS-2.0mS
脉冲幅度:0mV-700mV
呼吸检测:
R 波频率:30bpm-300bpm
R 波幅度:0.01mV-10.00mV
调整步长:0.01mV、0.05mV、0.1mV、1mV
底部宽度:40mS-120mS
T 波幅度:0.0mV-2.0mV
呼 吸 率 :0bpm-200bpm
呼吸幅度:10mV-100mV
母亲胎儿合成心电波形:
母亲心率:30bpm-300bpm
波形幅度:0.01mV-10.00mV
调整步长:0.01mV、0.05mV、0.1mV、1mV
基部宽度:40mS-120mS
T 波幅度:0.0mV-2.0mV
胎儿心率:0bpm-200bpm
波形幅度:0.01mV-70.00mV
底部宽度:40mS-50mS
T 波幅度:0.0mV-0.5mV
ST异常心电波形:
R 波频率 :30bpm-300bpm
R 波幅度 :0.01mV-10.00mV
ST段幅度:-0.90mV-0.90mV
调整步长 :0.01mV、0.05mV、0.1mV、1mV
异常心电波形PVCS:
波形类型 :异常波形选择
重复周期 :设置异常波形出现的周期间隔范围10-300
SKX-2000T 等效内部连线图(并内置继电器,用于切换导联及阻容网络,实现软件自动控制信号切换,提高检测速度)

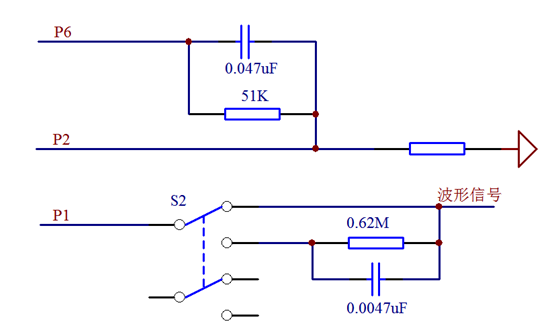

SKX-2000T关于波形部分输出的等效图如下,闭合开关S2,波形信号经过阻容网络后连接到P1,断开开关S2
波形信号将直接输出到P1。开关S2等效于“YY 1079-2008 心电监护仪”图8中的开关S1。
P6端为连接阻容网络后P2端。P1端与P2端之间无阻容网络,两端之间为输出的波形信号,
等效于“YY 1079-2008 心电监护仪”图8中的P1和P2端,P6端等效于P6端。
开关S1是呼吸波形开关,当选择呼吸波形时选择开关为“Ⅰ”,检测心电波形时选择为“0”。

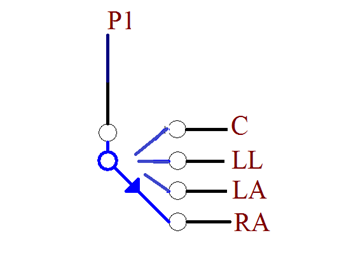

P1端默认连接RA,LA、LL、C、RL默认连接P2端,RL通过控制可以连接P6端
在软件中控制RA,LA、LL、C分别连接P1端,其他自动连接P2端,如果需要手动切换导联线,则请注意P2端默认连接的是LL,LA,C,RL端。
操作功能介绍

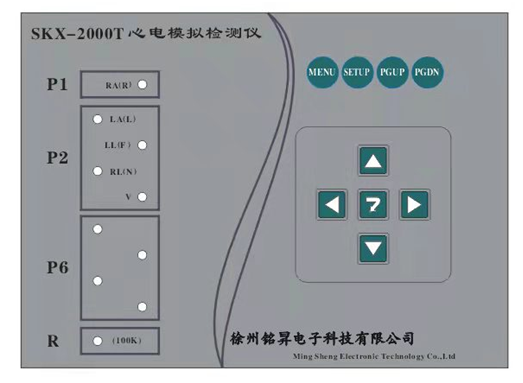

控制面板如下图:
RA端默认连接P1,LA,LL,V,,RL默认连接为P2,P6的四个端子部分内部为短路连接;与最下角端子间连接-100K电阻。
按键介绍:
MENU 有任何菜单下返回系统界面
SETUP 在任何菜单下进入系统设置界面
PGUP 在主界面进行选项向上翻页
PGDN 在主界面进行选项向下翻页
方向键控制菜单中的光标移动
回车键表示确认更改菜单或进入选项
假如用户需要检测YY 1079-2008 心电监护仪标准里的工模抑制比这个项目,那需要另行购买共模检定装置配合2000T仪器使用即可。型号为
SKX-2000TF型。
更详细的内容介绍及操作说明,请下载最新说明书查看
