H2-5000X2 无创血压模拟仪

H2-5000X2 无创血压模拟仪



H2-5000X2 无创血压5000K2+普通心电+增强血氧(NIBP+ECG+SPO2)

(可选配有创压模拟模块)

        从患者身体通过袖带检测获得人体的脉搏信号,经过放大和传输这些信号,得到脉搏波震荡的波形,根据一定算法,得到人体血压数值。本模拟仪

是根据此原理,通过一定装置来模拟人体在不同袖带压力状态下的不同幅度的脉搏波,来进行模拟人体血压的数值。特别请注意的是本模拟仪适用于阶

放气、阶梯充气测量的血压检测方式;适用于使用示波法测量血压的仪器设备的检测;当连接外置缓冲器(袖带)后,可以测试多种测量方法的血压

计,如在加压工程中检测脉搏的血压计;在加压过程中检测脉搏,并在连续放气的过程中检测脉搏的血压计等设备。

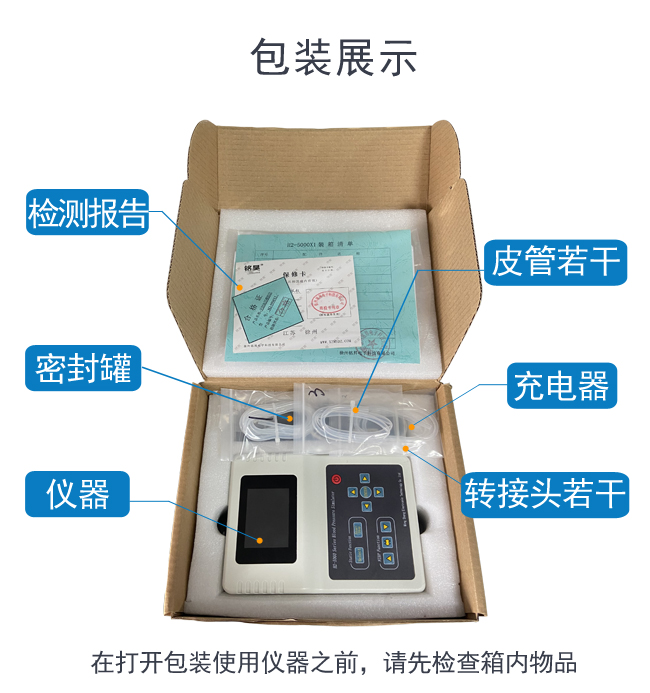

尺寸重量说明(以下均为手工测量,可能略有误差,具体以实物为准)

名称

长(cm

宽(cm

高(cm

重量(g

仪器

13.7

19.9

7

1384

包装盒(内含仪器)

29

23.5

12

2050


血压特性

★  臂式和腕式袖带监护仪的动态血压(BP)模拟

★  内置气泵:用于高压和低压放气检查、泄露检查及提供压力源

★  内置密封容器:可以不接袖带,直接对无创血压监护仪进行测试

★  采用高精度压力传感器,数值更加精准

★  具有对血压仪器进行压力校准功能

★  内置新生儿,成人模式下的密封容器(替代袖带),小巧设计,方便携带

★  内置大容量锂电池,可连续长时间工作,去除干扰


性能测试

可以完全保证测量数据的稳定性及准确性。

技术参数

量           程:  (0~60)kPa

精  度 等 级:  ±0.1%F.S

绝  对 误 差:  <0.5mmHg(0-300mmHg)

静  态 压 力:  0mmHg-450mmHg

压    力    源:  可以产生20-410mmHg压力

压  力 测 试:  压力端口静态压力从0-450mmHg

压力分辨率:  0.1mmHg

脉  搏 范 围:  30bpm-250bpm

脉  搏 容 积:  0.10cc-1.40cc

泄    漏   率:  0.4mmHg/分钟,在500mL容积,300mmHg时

                         1mmHg/分钟,在100mL容积,300mmHg时


标准血压模拟数值(动态血压值模拟):

血压:30/10 (16)               脉搏 80

血压:50/30 (36)               脉搏 80

血压:60/30 (40)               脉搏 80

血压:80/50 (60)               脉搏 80

血压:100/65 (76)             脉搏 80

血压:120/80 (93)             脉搏 80

血压:150/100 (116)         脉搏 80

血压:200/150 (166)         脉搏 80

血压:255/195 (216)         脉搏 80


血氧特性:

◆  血氧饱和度模拟范围:

    100%-71%, 步长为 1%,误差≤1% 初始值 98%;

    70%-35%,   步长为 1%,误差≤2%;

◆  脉率模拟范围:

    20bpm-300bpm, 步长为 1bpm,误差≤1bpm,初始值 80bpm;

◆  曲线选择:

    BCI,NELLCOR , MINDRAY ,MASIMO1,OxiMax,MASIMO2,EDAN,

    Creativ,BLT,Comen,GoldWay,Philips,GE Dash,ZonDon,Kantai,

    MASIMO;初始值 NELLCOR;

◆  脉 搏 PI :

    0.1%-20%  初始值 4%;1%-20% , 步长 1%; 0.1%-1%, 步长 0.1%

    弱灌注为脉搏信号幅度小于 0.3%时的统称

◆  透光调整:Auto

◆  灵 敏 度 :正常、低、中、高

◆  波长交换:开、关

◆  波形选择:三角波、脉搏波

◆  手指类型:食指

心电特性

心电波形类型参数列表说明,普通心电参数说明


波形类型

项目

参数

正常波形

心率

心率范围:30 bpm-300 bpm

幅度

幅度范围:0.5 mV1 mV2 mV    3种固定幅度

呼吸幅度

幅度范围:0.3 R 3 R

呼吸率

心率范围:0 bpm-150 bpm



方波

频率

频率范围:0.1 Hz- 50 Hz

幅度

幅度范围:0.1mV - 5mV

极化电压

0mV

衰减倍数

1100两个选项



正弦波形

频率

频率范围:1 Hz-150 Hz

幅度

幅度范围:0.1mV-5mV

衰减倍数

1100两个选项

极化电压

0mV

过载信号



三角波形

频率

1Hz-100Hz

幅度

幅度范围:0.2mV-5mV



校准波形

频率

心率范围:20 bpm-120 bpm

宽度

宽度范围:10 ms-300 ms

幅度

幅度范围:0.1mV-5mV



尖角波形

心率

心率范围:5 bpm-400 bpm

方向

上、下两个方向

宽度

宽度范围:10 ms – 250 ms

幅度

幅度范围:0.1mV-5mV



QRST

R心率

心率范围:10 bpm-250 bpm

R幅度

幅度范围:0.1mV-4mV

R宽度

宽度范围:10 ms – 200 ms

T

幅度范围:0 mV-1.2 mV

sT

幅度范围:-1mV ~ +1mV

P

幅度范围:0mV



起搏信号

心率

心率范围:0 bpm-200 bpm

幅度

幅度范围:2mV3mV4mV5mV  4种固定幅度

方向

上、下两个方向



宽度

宽度范围:0.1 ms – 2 ms

类型

单脉冲

Sine叠加

Sine频率

频率范围:40Hz

Sine幅度

幅度范围:1mV



同步起搏

心率

心率范围:10 bpm-200 bpm

幅度

幅度范围:2mV3mV4mV3种固定幅度

宽度

宽度范围:0.1 ms – 2 ms

方向

上、下两个方向

类型

单脉冲



异步起搏

此型号不含此项内容



特定波形

波形选择

二联率

慢二联率

快二联率

双向收缩



叠加波形

此型号不含此项内容



异常波形

异常波的波形类型

左束枝传导阻滞

右束枝传导阻滞

第三级心传导阻滞

第二级心传导阻滞

第一级心传导阻滞

停博

精细型心室颤动

粗糙型心室颤动

室性心动过速

连续11个室性期前收缩

连续5个室性期前收缩

成对室性期前收缩

TGM 室早三联率

BGM 室早二联率

频繁多病灶室性期前收缩

每分钟24个室性期前收缩

每分钟11个室性期前收缩

每分钟5个室性期前收缩

多病灶室性期前收缩

室性期前收缩   类型6

室性期前收缩   类型5

室性期前收缩   类型4

室性期前收缩   类型3

室性期前收缩   类型2

室性期前收缩   类型1

结性期前收缩

房性期前收缩

室上性心动过速

结性心律

房性心动过速

心跳丢失

窦性心律不齐

心房扑动

精细型心房颤动

粗糙型心房颤动

周期

时间范围:10 –120
