共模抑制比检定装置

1、原理

共模抑制比检定装置原理图如下图所示：

G为一个正弦信信号源，频率50Hz，有效值20V，

V为共模电压表，

C1为100pF电容

CT为0-200pF电容

①  将共模电压表和检心电图机置于金属板上，金属板接地。

②  开机后预热5分钟，待共模电压表稳定后，调节CT,使其显示10±0.3V。

③  连接被检心电图机，设置灵敏度10mm/mV，记录速度25mm/s。

④  通过按键依次选择导联，分别测量描计记波形幅度，取其最大者H_C.

共模抑制比CMRR按下式计算：CMRR=20lg(2.83*10⁴*H₀/H_C)(dB), 式中H0=10mm

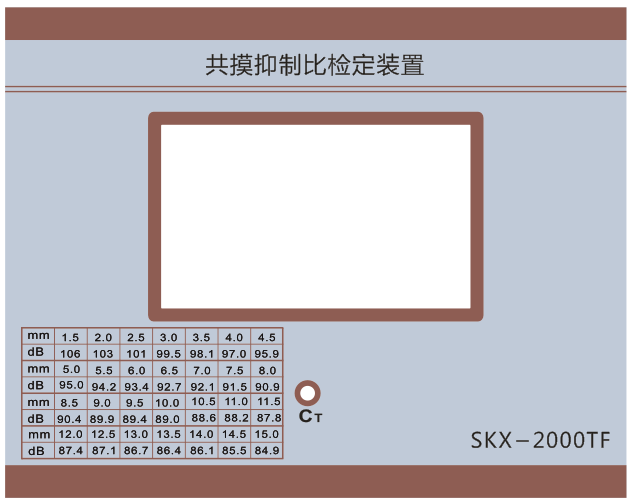

或者查找对应表格计算共模抑制比。
